Çelik Alaşımları Nelerdir? Türler, Sınıflar ve Uygulamalar

Çelik Alaşımları Nelerdir? Doğrudan Cevap

Çelik alaşımları, demir ve karbonun, krom, nikel, molibden, vanadyum, manganez veya tungsten gibi bir veya daha fazla ek alaşım elementiyle birleştirilmesiyle, sade karbon çeliğinin kendi başına sağlayamayacağı belirli mekanik, termal veya kimyasal özelliklere sahip malzemeler üretilerek oluşturulur. Geniş aile iki ana kola ayrılır: düşük alaşımlı çelikler Toplamda %8'den az alaşım elementi içeren ve yüksek alaşımlı çelikler Bu eşiği aşan ve paslanmaz çelikleri ve takım çeliklerini içerenler.

Bu aile içinde alaşımlı çelik dövmeler kritik bir endüstriyel niş işgal etmektedir. Alaşımlı çelik, ısıtılmış metalin yüksek basınç altında sıkıştırılması işlemi olan dövme yoluyla şekillendirildiğinde, ortaya çıkan bileşenler, dökümlere veya işlenmiş çubuk stoklarına göre daha ince bir tane yapısı, üstün yorulma direnci ve daha sıkı boyut toleransı sergiler. Petrol ve gazdan havacılık ve enerji üretimine kadar endüstriler, aşırı strese, sıcaklığa veya aşındırıcı ortamlara dayanması gereken parçalar için ağırlıklı olarak alaşımlı çelik dövmelere güveniyor.

Aşağıdaki bölümlerde temel alaşım aileleri, bileşimleri, her bir alaşım elementinin rolü ve dövme işleminin ham alaşımlı çeliği yüksek performanslı bileşenlere nasıl dönüştürdüğü açıklanmaktadır.

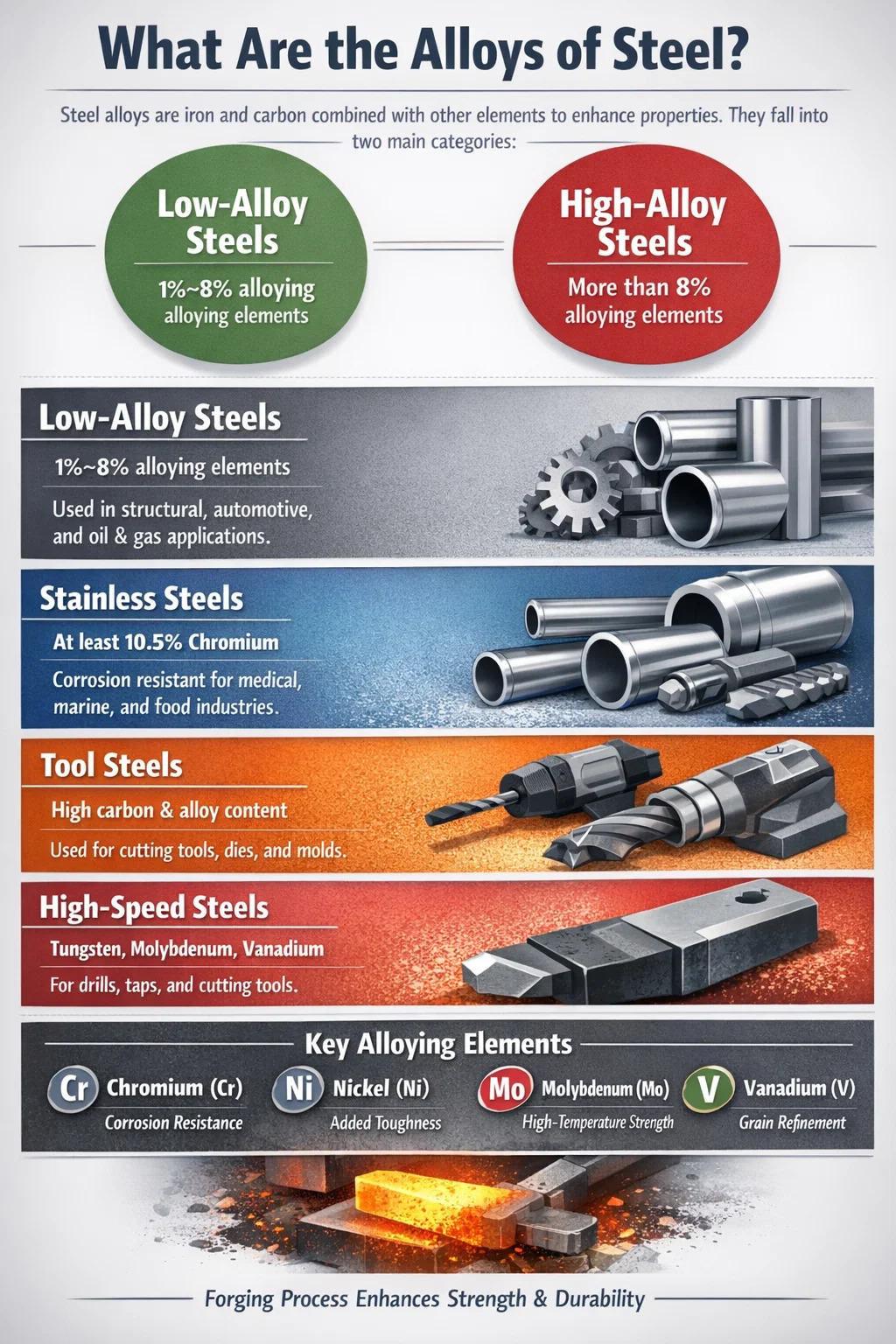

Çelik Alaşımlarının Ana Kategorileri

Çelik alaşımı sınıflandırması, toplam alaşım içeriğine, birincil alaşım elementine ve son kullanım uygulamasına göre birçok örtüşen sistemi takip eder. Mühendisler ve alıcılar için en pratik çerçeve, alaşım içerik düzeyi ile birincil eleman kimliğinin birleşimidir.

Düşük Alaşımlı Çelikler

Bu çelikler %1 ila %8 arasında toplam alaşım elementi içerir. Bunlar yapı mühendisliğinin, basınçlı kap imalatının ve büyük ölçekli alaşımlı çelik dövme işlerinin en güçlüleridir. Yaygın kaliteler arasında AISI 4130, 4140, 4340 ve 8620 yer alır. Örneğin, 4340 Sınıfı bir dövme, çekme mukavemetine ulaşabilir. 1.080–1.470 MPa Isıl işleme bağlı olarak, uçak iniş takımı bileşenleri, krank milleri ve ağır hizmet dişlileri için tercih edilen bir seçimdir.

Yüksek Alaşımlı Çelikler

Toplam alaşım elementleri %8'i aştığında çelik yüksek alaşımlı olarak sınıflandırılır. Ticari açıdan en önemli alt grup paslanmaz çeliktir ve en azından %10,5 krom Korozyona dayanıklı pasif oksit tabakasını oluşturmak için. Yüksek hızlı takım çelikleri, rulman çelikleri ve ısıya dayanıklı alaşımlar da bu kapsama girer. Maraging çelikleri (yüzde 18-25 nikel içeren özel bir yüksek alaşım grubu) ultra yüksek dayanıma ulaşır (en fazla 2.400 MPa ) geleneksel söndürme ve temperleme işlemi yerine martenzit yaşlandırma mekanizması yoluyla.

Paslanmaz Çelikler

Paslanmaz çelik, teknik olarak yüksek alaşımlı çeliğin bir alt kümesidir ancak ölçeği ve çeşitliliği nedeniyle neredeyse her zaman ayrı ayrı tartışılır. Dört ana aile östenitik (300 serisi), ferritik (400 serisi), martensitik (400 ve 500 serisi) ve dublekstir (2205, 2507). Dubleks kaliteler östenitik ve ferritik mikro yapıları birleştirir ve kabaca sunar akma dayanımının iki katı Karşılaştırılabilir korozyon direncini korurken standart 316L'ye uygundur; bu da genellikle paslanmaz alaşımlı çelik dövme olarak üretilen açık deniz petrol ve gaz boruları ve pompa bileşenlerinde hakim olmalarının nedenidir.

Takım Çelikleri

Takım çelikleri, yüksek sıcaklıklarda sertlik, aşınma direnci ve boyutsal kararlılık için tasarlanmış yüksek karbonlu, yüksek alaşımlı kalitelerdir. Gruplar, suyla sertleşen (W serisi), yağda sertleşen (O serisi), havada sertleşen (A serisi), D tipi (yüksek krom), sıcak iş (H serisi) ve yüksek hız çeliklerini (M ve T serisi) içerir. M2 yüksek hız çeliği gibi bir kalite yaklaşık olarak şunları içerir: %6 tungsten, %5 molibden, %4 krom ve %2 vanadyum 600°C civarında çalışan kesici takımlar için olağanüstü kırmızı sertlik sağlar.

Temel Alaşım Öğeleri ve Çelik Üzerindeki Etkileri

Çeliğe eklenen her element, mikro yapı ve özelliklerde spesifik, öngörülebilir değişiklikler üretir. Alaşımlı çelik dövmeleri belirlerken bu etkileri anlamak önemlidir, çünkü dövme sıcaklıkları, soğutma hızları ve dövme sonrası ısıl işlemlerin hepsinin alaşım kimyasını hesaba katması gerekir.

Sertleşebilirlik (bir çeliğin belirli bir derinliğe kadar sertleşebilme yeteneği) alaşımlı çelik dövme işlemleri için en kritik parametrelerden biridir. Çekirdeği boyunca sertleşmeyen kalın bir dövme bölümü, yük taşıma kapasitesini sınırlayan yumuşak bir iç yapıya sahip olacaktır. Krom, molibden ve manganezin tümü sertleşebilirliği önemli ölçüde artırır; bu nedenle 4140 (Cr-Mo) ve 4340 (Ni-Cr-Mo) gibi kaliteler büyük dövme parçalar için bu kadar yaygın olarak belirtilir.

Yaygın Alaşımlı Çelik Sınıfları ve Gerçek Dünyadaki Uygulamaları

Kalite seçimi nadiren soyuttur; belirli çalışma koşulları, geometri ve maliyet kısıtlamaları tarafından yönlendirilir. Aşağıdaki kaliteler, çoğu rutin olarak alaşımlı çelik dövme olarak işlenen, ticari açıdan en önemli alaşımlı çelikleri temsil etmektedir.

AISI 4140 (Krom-Molibden Çelik)

Belki de bugün üretimdeki en çok yönlü düşük alaşımlı çelik olan 4140, yaklaşık olarak şunları içerir: %0,95 krom ve %0,20 molibden %0,38-0,43 karbonla birlikte. Su verilmiş ve temperlenmiş durumda, iyi yorulma direnciyle birlikte 850-1.000 MPa'lık çekme mukavemetine ulaşır. Aks milleri, pompa milleri, kaplinler, piston çubukları ve dişliler için kullanılır. Alaşımlı çelik dövme olarak, petrol sahası boyunca sondaj yakalarında, alt kısımlarda ve kelly çubuklarında 4140 bileşen bulunur, çünkü bu kalite, kuyu içi ortamlarda burulma yorulmasına dayanıklıdır.

AISI 4340 (Nikel-Krom-Molibden Çelik)

Yaklaşık olarak eklenmesi %1,65–2,00 nikel 4340'ın Cr-Mo tabanına eklenmesi, büyük kesitlerde tokluğu ve tamamen sertleşmeyi önemli ölçüde artırır. Bu kalite, bölmeler, kanat bağlantı parçaları ve iniş takımı bileşenleri dahil olmak üzere havacılık yapısal dövmeleri için standarttır. Charpy darbe değerlerini –40°C'de 20 J'nin üzerinde korurken minimum 1.470 MPa çekme mukavemetine kadar ısıl işleme tabi tutulabilir. AMS 6415 ve AMS 6414, bu kalite için havacılık ve uzay tedarik spesifikasyonlarıdır; ikincisi, üstün temizlik için vakum arkıyla yeniden eritme (VAR) gerektirir.

AISI 8620 (Nikel-Krom-Molibden Sementasyonlu Çelik)

8620 kalitesi, yüzeyini sertleştiren bir çeliktir. Düşük çekirdek karbonu (%0,18-0,23) iç kısmı sağlam tutarken, yüzeyi %0,8-1,0 karbona karbonlamak sert, aşınmaya dayanıklı bir kasa oluşturur. Karbonlama ve söndürmeden sonra yüzey sertliği ulaşır 58–62 HRC çekirdek 25-35 HRC'de kalırken. Dişliler, pinyonlar ve eksantrik milleri, otomotiv ve ağır ekipman imalatında klasik 8620 alaşımlı çelik dövme uygulamalarıdır.

AISI 52100 (Yüksek Karbonlu Krom Rulman Çelik)

Yaklaşık olarak %1,0 karbon ve %1,5 krom 52100, rulman yataklarında ve bilyalarda yuvarlanma temasının yorulma ömrü için tasarlanmıştır. Sertleştikten sonra 60-64 HRC yüzey sertliğine ulaşır. Olağanüstü sıkı temizlik gereklilikleri (düşük kükürt, fosfor, oksijen ve inklüzyon içeriği), 52100'ün genellikle elektroslag yeniden eritme (ESR) yoluyla üretildiği anlamına gelir. 52100'deki dövme rulman halkaları, halka geometrisi ile uygun tane akışı hizalaması nedeniyle işlenmiş çubuk stoğundan daha iyi performans gösterir.

P91 ve P92 (%9 Krom Sürünmeye Dirençli Çelikler)

P91 (9Cr-1Mo-V-Nb) ve P92 (9Cr-2W-0.5Mo-V-Nb), 565°C'nin üzerinde çalışan elektrik üretim tesislerindeki buhar sistemleri için tasarlanmış krom-molibden çelikleridir. Valf gövdelerinde, buhar sandıklarında ve türbin muhafazalarında kullanılan P91 dövme parçalar, tasarım ömürleri boyunca mikroyapısal stabiliteyi korumalıdır. 200.000 saat . Bu kaliteler, uygun temperlenmiş martensit mikro yapısını elde etmek için kaynak sonrası ve dövme sonrası dikkatli ısıl işlem (tipik olarak 760°C normalleştirme ve 760°C temperleme) gerektirir.

Hadfield Manganlı Çelik (Sınıf 1.3401 / ASTM A128)

Hadfield çeliği yaklaşık olarak içerir %11–14 manganez ve %1,0–1,4 karbon . Tanımlayıcı özelliği östenitik iş sertleşmesidir: darbe veya sıkıştırma yüklemesi altında, yüzey kabaca 200 HB'den 550 HB'nin üzerine kadar sertleşirken, kütle tok kalır. Kırıcı çeneleri, ray geçişleri ve ekskavatör kepçesi dişleri bu özelliğe dayanır. Hadfield çeliğinin dövülmesi zor olduğundan (deformasyon sırasında sertleşir), büyük Hadfield bileşenlerinin çoğu dövme yerine dökülür.

Dövme Alaşımlı Çelik Performansını Neden Dönüştürür?

Dövme sadece bir şekillendirme işlemi değildir; metalurjik bir işlemdir. Alaşımlı çelik dövme sıcaklığı aralığına ısıtıldığında (tipik olarak 1.050–1.250°C (dereceye bağlı olarak) ve basınç altında deforme olması nedeniyle metalin iç yapısında aynı anda birçok gelişme meydana gelir.

Tahıl İnceltme

Döküm, dendrit ayrımına sahip kaba, rastgele yönlendirilmiş taneler üretir. Dövme, tekrarlanan deformasyon ve yeniden kristalleşme döngüleri yoluyla bu yapıyı parçalar. Sonuç, çatlak başlangıcına ve yayılmasına direnen ince, eş eksenli bir tane yapısıdır (tipik olarak ASTM tane büyüklüğü 5-8). İnce taneli alaşımlı çelik dövmeler sürekli olarak %15–25 daha yüksek yorulma mukavemeti aynı alaşım bileşimine sahip eşdeğer dökümlerden daha iyidir.

Kontrollü Tahıl Akışı

Dövme bir bileşende, damar akış çizgileri - veya "lif çizgileri" - tıpkı bir dalın şeklini takip eden ahşap damar gibi, parçanın şeklinin dış hatlarını takip eder. Bu, özellikle ana gerilim yönünün tane akışıyla aynı hizada olduğu, mukavemeti ve yorulma direncini maksimuma çıkaran krank milleri ve dişli boşlukları gibi dönen parçalarda kullanılan alaşımlı çelik dövmeler için kritik öneme sahiptir. İşlenmiş bir çubuk stok krank mili, tahıl akış hatlarını keserek tam olarak yüksek gerilimli konumlarda daha zayıf enine özellikleri ortaya çıkarır.

Gözeneklilik ve Kapsayıcılık Kapanışı

Dökme külçeler büzülme gözenekliliği ve gaz gözenekleri içerir. Dövme sırasında büyük hidrolik preslerde ulaşabilen basınç kuvvetleri 50.000–80.000 ton - bu gözenekleri kaynakla kapatın ve metalik olmayan kalıntıları daha ince, daha dağınık şeritler halinde yeniden dağıtın. İç boşlukların bu şekilde kapatılması, dövme azaltma oranıyla ölçülür: 4:1'lik bir azaltma oranı genellikle yeterli gözenekliliğin kapatılmasını sağlamak için gereken minimum orandır, kritik havacılık alaşımlı çelik dövmelerde ise genellikle 6:1 veya daha yüksek bir oran belirtilir.

Mekanik Özellik İyileştirmesi - Sayısallaştırılmış

Dökme ve dövme durumdaki 4340 alaşımlı çeliği karşılaştıran veriler, iyileşmeyi somut olarak göstermektedir:

• Çekme mukavemeti: Dökme ~900 MPa vs. Dövme ~1.080 MPa (su verilmiş ve temperlenmiş)
• Verim gücü: Dökme ~700 MPa vs. Dövme ~980 MPa
• Charpy etkisi (boyuna): Döküm ~20 J - Dövme ~60–80 J
• Yorulma sınırı (dönerek bükülme): Döküm ~380 MPa ve Dövme ~480 MPa

Bu farklılıklar, güvenlik açısından kritik bileşenlerin (basınçlı kap flanşları, türbin diskleri, otomotiv aks milleri) neden döküm yerine neredeyse yalnızca alaşımlı çelik dövme olarak üretildiğini açıklamaktadır.

Alaşımlı Çelik İçin Kullanılan Dövme İşlemi Türleri

Tüm dövme işlemleri aynı değildir ve seçilen işlem, bitmiş alaşımlı çelik dövme işleminin mikro yapısını, boyut toleransını ve maliyetini önemli ölçüde etkiler.

Açık Kalıpta Dövme (Serbest Dövme)

Kütük, tam muhafaza olmaksızın düz veya basit şekilli kalıplar arasında sıkıştırılır. Bu işlem büyük, düşük hacimli bileşenler için kullanılır: millere kadar 15 metre uzunluğunda , birkaç metre çapında halkalar ve basınçlı kaplar veya türbin diskleri için bloklar. Açık kalıpta dövme, operatörün iş parçasını tekrar tekrar konumlandırmasına olanak tanıyarak yüksek küçültme oranlarına ve mükemmel iç sağlamlığa ulaşır. Enerji üretimi (türbin rotorları, jeneratör şaftları) ve ağır sanayiye yönelik alaşımlı çelik dövmelerin çoğu açık kalıplı dövmelerdir.

Kapalı Kalıp (Baskı-Kalıp) Dövme

Alaşımlı çelik, metali baskının geometrisini doldurmaya zorlayan şekillendirilmiş kalıp boşlukları içinde hapsedilir. Bu işlem, otomotiv bağlantı çubukları, dişli boşlukları, valf gövdeleri ve flanşlar gibi yüksek hacimlerdeki orta karmaşıklıktaki şekillere uygundur. Boyutsal toleranslar ±0,5 mm veya daha iyisine ulaşılabilir. Kalıp maliyetleri yüksektir - bir biyel kolu için bir dizi dövme kalıbı, boyuta ve karmaşıklığa bağlı olarak 50.000 ila 200.000 ABD Doları arasında bir maliyete sahip olabilir - ancak parça başına maliyetler hacim olarak keskin bir şekilde düşer.

Halka Haddeleme

İçi boş bir ön kalıbın duvar kalınlığının kademeli olarak azaltıldığı ve tahrikli bir silindir ile bir boş silindir arasında çapının genişletildiği özel bir dövme işlemi. Halka haddeleme, rulman yatakları, flanşlar, dişli jantları ve basınçlı kap nozülleri için ideal olan sürekli çevresel tane akışına sahip dikişsiz halkalar üretir. 4140, 4340 ve F22 (2.25Cr-1Mo) gibi kalitelerde halka haddeleme yoluyla üretilen alaşımlı çelik dövmeler, petrol ve gaz kuyu başı ekipmanlarında ve endüstriyel dişli kutularında standart bileşenlerdir.

İzotermal ve İzotermal'e Yakın Dövme

Yüksek alaşımlı takım çelikleri, titanyum alaşımları ve nikel süper alaşımları dahil olmak üzere dar sıcak çalışma pencerelerine sahip alaşımlar için kalıplar, termal değişimleri en aza indirmek ve erken sertleşmeyi önlemek için iş parçası sıcaklığına yakın bir sıcaklığa ısıtılır. Bu işlem son derece tutarlı mikro yapılar üretir ancak ısıtılmış kalıplar gerektirir (genellikle 900–1.100°C ) ve daha yavaş baskı hızları, maliyeti önemli ölçüde artırır. Net şekle yakın izotermal dövmeler, alaşımın kendisi pahalı olduğunda değerli olan işleme payını en aza indirir.

Isıl İşlem Alaşımlı Çelik Dövülerek

Dövme, tane yapısını belirler; ısıl işlem nihai mikro yapıyı ve mekanik özellikleri belirler. Alaşımlı çelik dövmeler için üç ana işlem dizisi normalleştirme, su verme ve temperleme (Q&T) ve tavlamadır.

Normalleştirme

Dövme, üst kritik sıcaklığın (Ac3) 30–50°C üzerine kadar ısıtılır ve havayla soğutulur. Bu, tane yapısını inceltir, artık dövme gerilimlerini azaltır ve düzgün bir perlitik-ferritik mikro yapı üretir. Normalleştirilmiş 4140, yaklaşık olarak bir çekme mukavemetine ulaşır 655–860 MPa , daha fazla işleme gerek kalmadan birçok yapısal uygulama için yeterlidir. Normalleştirme aynı zamanda dövme durumuna kıyasla işlenebilirliği de artırır.

Söndürme ve Temperleme

Q&T, maksimum güç ve tokluk gerektiren alaşımlı çelik dövmeler için standart işlemdir. Dövme östenitlenir (tipik olarak 840–870°C Çoğu Cr-Mo kalitesi için) daha sonra martensit oluşturmak için yağda veya suda hızlı bir şekilde söndürülür ve ardından mukavemetin çoğunu korurken kırılganlığı azaltmak için 540-650°C'de temperlenir. 540°C'de temperlenen 4340 dövme, yaklaşık 1.470 MPa çekme mukavemeti ve 1.172 MPa akma mukavemeti elde eder; 650°C'de temperleme, mukavemeti yaklaşık 1.030 MPa'ya düşürür ancak darbe dayanıklılığını ~28 J'den ~80 J'ye yükseltir; bu, klasik bir mukavemet-tokluk dengesidir.

Paslanmaz Alaşımlı Çelik Dövmeler için Çözelti Tavlaması

Östenitik paslanmaz dövme parçalar (304, 316, 321) çözeltide tavlama gerektirir 1.040–1.120°C ardından krom karbürleri çözmek ve tam korozyon direncini yeniden sağlamak için hızlı suyla söndürme yapılır. Östenitik paslanmaz, dövme işleminden sonra hassaslaştırma aralığı (425-870°C) boyunca yavaşça soğutulursa, krom karbürler tane sınırlarında çökelir, bitişik krom bölgelerini tüketir ve onları tanecikler arası korozyona karşı savunmasız bırakır; bu, duyarlılaşma olarak bilinen bir olgudur. Uygun çözelti tavlaması bu riski ortadan kaldırır.

Yağış Sertleşmesi (Yaşlandırma)

Yağışla sertleşen paslanmaz çeliklere (17-4 PH, 15-5 PH) ve maraging çeliklerine uygulanan yaşlandırma, dövme işleminin belirli bir sıcaklıkta tutulmasını içerir - tipik olarak 480–620°C — dislokasyon hareketini bloke eden ve sertliği ve mukavemeti artıran ince intermetalik bileşikleri (17-4 PH'de bakır açısından zengin çökeltiler; maraging çeliğinde Ni₃Mo, Ni₃Ti) çökeltmek için. H900 durumunda (482°C'de eskitilmiş) 17-4 PH, iyi korozyon direnciyle 1.310 MPa çekme mukavemeti ve 1.170 MPa verim sağlar; bu da onu ağırlığın azaltılmasının önemli olduğu havacılık yapısal alaşımlı çelik dövmeleri için popüler kılar.

Alaşımlı Çelik Dövmeler için Muayene ve Kalite Standartları

Alaşımlı çelik dövmeler genellikle güvenlik açısından kritik olduğundan, kalite gereklilikleri yoğundur ve genellikle endüstri standartları, müşteri spesifikasyonları ve kodlarla tanımlanır.

İlgili Standartlar ve Özellikler

• ASTM A105 — Ortam sıcaklığındaki boru bileşenleri için karbon çeliği alaşımlı çelik dövmeler
• ASTM A182 — Yüksek sıcaklıktaki uygulamalara yönelik dövme veya haddelenmiş alaşımlı ve paslanmaz çelik boru flanşları ve bağlantı parçaları
• ASTM A336 — Basınç ve yüksek sıcaklık bileşenleri için alaşımlı çelik dövme parçalar
• ASTM A508 - Nükleer reaktör kapları dahil basınçlı kaplar için su verilmiş ve temperlenmiş alaşımlı çelik dövmeler
• AMS 6415 / AMS 6414 — 4340 kalitesi için havacılık alaşımlı çelik dövme özellikleri
• EN 10250 — Genel mühendislik amaçlı açık kalıplı çelik dövmelere ilişkin Avrupa standardı
• API6A — Alaşımlı çelikten dövme valf gövdelerini ve makaraları kapsayan kuyu başı ve Noel ağacı ekipmanı

Tahribatsız Muayene Yöntemleri

Büyük alaşımlı çelik dövmeler rutin olarak birden fazla tahribatsız değerlendirme (NDE) yöntemine tabi tutulur:

• Ultrasonik Test (UT) — Yüksek frekanslı ses dalgalarını kullanarak iç kusurları (gözeneklilik, kalıntılar, turlar) tespit eder. Hassasiyet genellikle havacılık parçaları için çapı 1,6 mm kadar küçük olan düz tabanlı delikli (FBH) reflektörleri tespit edecek şekilde kalibre edilir.
• Manyetik Parçacık Denetimi (MPI) — Ferromanyetik alaşımlı çelik dövmelerdeki yüzey ve yüzeye yakın süreksizlikleri, manyetik alan ve demir tozu veya floresan parçacıkları uygulayarak tespit eder.
• Sıvı Penetrant Testi (PT) — Ferromanyetik olmayan paslanmaz alaşımlı çelik dövmelerde yüzey kırılma kusurlarını tespit etmek için kullanılır.
• Radyografik Test (RT) — UT erişiminin sınırlı olduğu karmaşık geometrili dövme parçalar için röntgen veya gama ışını muayenesi.

Isıyı temsil eden test kuponlarından mekanik özellik doğrulaması (gerilme, akma, uzama, alanın azaltılması, Charpy etkisi) her zaman gereklidir. Birden fazla lokasyonda yapılan sertlik araştırmaları, dövme kesiti boyunca ısıl işlemin tekdüzeliğini doğrulamaktadır.

Temel Endüstrilerde Alaşımlı Çelik Dövme Ürünler

Alaşımlı çelik dövme talebi, her biri çalışma ortamına bağlı olarak farklı alaşım tercihlerine sahip olan ağır endüstriler arasında geniş bir dağılım göstermektedir.

Petrol ve Gaz

Kuyu başı Noel ağaçları, valf gövdeleri, flanşlar ve deniz altı konnektör göbekleri, F22 (2.25Cr-1Mo), F91 (9Cr-1Mo) ve dubleks paslanmaz 2205 gibi kalitelerde dövme alaşımlı çelik olarak üretilir. Denizaltı bileşenleri, 2205'e kadar basınçlara dayanmalıdır. 15.000 psi ve –29°C ile 180°C arasındaki sıcaklıklarda H₂S kaynaklı sülfür stres çatlamasına (SSC) karşı direnç gösterir. NACE MR0175 / ISO 15156, maksimum sertlik sınırlarını belirtir (tipik olarak Maksimum 22 HRC ) SSC'yi önlemek amacıyla ekşi servis ortamlarında alaşımlı çelik dövmeler için.

Güç Üretimi

Kömür, gaz ve nükleer santrallere yönelik buhar türbini rotorları, jeneratör milleri ve valf gövdeleri, yapılan en büyük ve en zorlu alaşımlı çelik dövme parçalarından bazılarını temsil eder. 1.000 MW'lık bir buhar türbini için tek bir düşük basınçlı türbin rotoru çok ağır olabilir 70 ton ve 100 saatlik ultrasonik muayene gerektirir. Kullanılan kaliteler arasında 26NiCrMoV14-5, 30CrMoV9 ve ultra süperkritik tesisler için modifiye edilmiş %9-12 Cr çelikler (P91, P92, CB2) bulunur.

Havacılık ve Savunma

İniş takımı, aktüatör pistonları, yapısal bölmeler ve motor takozları 4340, 300M (daha yüksek silikon ve vanadyum ile modifiye edilmiş 4340), Aermet 100 ve 17-4 PH alaşımlı çelik dövme olarak üretilmektedir. 300M, aşan çekme mukavemetlerine ulaşır 1.930 MPa İyi kırılma dayanıklılığına sahiptir (KIC > 66 MPa√m), bu da onu ticari ve askeri uçaklar için standart iniş takımı malzemesi yapar. Tüm havacılık alaşımlı çelik dövme parçaları, eriyik ısısından bitmiş parçaya kadar tam malzeme izlenebilirliği gerekliliklerine tabidir.

Otomotiv ve Ağır Ekipman

Krank milleri, bağlantı çubukları, eksantrik milleri, direksiyon mafsalları, tekerlek göbekleri ve diferansiyel halka dişlilerinin tümü kapalı kalıp alaşımlı çelik dövme olarak üretilir. Küresel otomotiv dövme pazarı aşıldı 80 milyar dolar 2023'te en büyük hacimli segmenti alaşımlı çelik temsil edecek. Mikroalaşımlı HSLA kaliteleri (vanadyum taşıyan 1548, niyobyum taşıyan çelikler), ayrı bir Q&T adımı olmadan dövme sıcaklığından kontrollü soğutma sonrasında gerekli mukavemeti elde ederek enerji tüketimini ve üretim maliyetini düşürdüğü için pazar payı kazanmıştır.

Madencilik ve İnşaat

Madencilik uygulamalarına yönelik kova dişleri, kırıcı çekiçler, kürek kepçe dudakları ve matkap uçları, aşınmaya dayanıklı kalitelerde alaşımlı çelik dövmeler kullanır. Orta-yüksek karbonlu (%0,35-0,50 C) 400-500 HB'ye kadar ısıl işlem görmüş krom-molibden alaşımlı çelik, kırıcı çekiçler için tipiktir. Döner matkap uçları, kuyu içi alet bağlantıları için API Spesifikasyonu 7-1 gerekliliklerini karşılamak üzere ısıl işlem görmüş, 4145H veya değiştirilmiş 4145 kalitelerinde alaşımlı çelik dövmeler kullanır.

Dövme Bileşenler için Doğru Alaşımlı Çelik Nasıl Seçilir

Dövme parçalar için alaşımlı çelik seçimi çok değişkenli bir mühendislik kararıdır. Aşağıdaki çerçeve en kritik seçim kriterlerini kapsamaktadır.

Adım 1: Gerilim Durumunu ve Gerekli Güç Seviyesini Tanımlayın

Çekme, yorulma, burulma veya darbe yüklemesi mi? Dönen bir şaft, döngüsel bükülme ve burulma görür; yorulma mukavemeti yönetilir, bu da ince taneli ve yüksek temizliğe sahip temiz alaşımlı çelik dövmelere işaret eder. Basınçlı kap kabuğu, yüksek sıcaklıkta çift eksenli çekme gerilimine maruz kalır; sürünme direnci ve kırılma tokluğu hakimdir, bu da F22 veya F91 gibi Cr-Mo kalitelerine işaret eder.

Adım 2: Ortamı Değerlendirin

Dövme işlemi yüksek sıcaklıkta aşındırıcı sıvılarla, ekşi gazla, deniz suyuyla veya oksitleyici gazlarla temas ediyor mu? Ekşi hizmet, sertlik sınırları ve NACE uyumluluğu gerektirir. Deniz ortamları çift yönlü paslanmaz alaşımlı çelik dövme gerektirebilir. Oksitleyici yüksek sıcaklıktaki ortamlar, yeterli oksidasyon direnci için %9'un üzerinde krom içeriği gerektirir.

Adım 3: Kesit Boyutunu ve Sertleşebilirliği Göz önünde bulundurun

25 mm çaplı bir şaft, basit bir 4140 ile tamamen sertleştirilebilir. 500 mm çaplı bir dövme, çekirdeğin su verme sonrasında hedef sertliğe ulaşmasını sağlamak için çok daha yüksek sertleşebilirliğe sahip bir kalite (4340) veya ideal olarak nikelle güçlendirilmiş bir varyant gerektirir. Aday kaliteler için Grossmann sertleşebilirlik çizelgeleri ve Jominy son söndürme verileri bu analiz için birincil araçlardır.

Adım 4: Kaynaklanabilirliği Değerlendirin

Dövme boru veya plakaya kaynak yapılacaksa, karbon eşdeğeri (CE) hidrojenin neden olduğu çatlama riskini yönetir. IIW formülü CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 aşağıdaki gibi olmalıdır %0,40 ön ısıtmasız kaynak için; bunun üzerindeki kaliteler ön ısıtma, pasolar arası sıcaklık kontrolü ve kaynak sonrası ısıl işlem (PWHT) gerektirir, bu da maliyet ve zamanlamayı artırır.

Adım 5: İşlenebilirlik ve Maliyet Faktörü

Yüksek alaşımlı ve yüksek sertlikteki kaliteler daha yavaş işlenir ve takımlar daha hızlı aşınır, bu da parça başına işleme maliyetini artırır. Yaklaşık 4140 makine %40 daha hızlı Aynı ısıl işlem görmüş durumda 4340'tan daha fazla. Takım çelikleri ve yüksek alaşımlı paslanmaz kaliteler baştan sona karbür takımlama gerektirir. Alaşımlı çelik dövme işleminin toplam maliyeti, hammadde, dövme, ısıl işlem, işleme ve muayeneyi içerir ve alaşım seçimi bunların hepsini etkiler.

Alaşımlı Çelik Dövmelerde Yükselen Trendler

Alaşımlı çelik dövme endüstrisi statik değildir. Maddi gelişmeler ve süreç yenilikleri ulaşılabilir olanı genişletmeye devam ediyor.

Q&T Kalitelerinin Yerini Alan Mikroalaşımlı HSLA Çelikler

Küçük miktarda vanadyum (%0,06-0,12), niyobyum (%0,03-0,06) veya titanyum içeren yüksek dayanımlı düşük alaşımlı (HSLA) kaliteler, dövme sıcaklığından kontrollü soğutmanın ardından doğrudan 550-700 MPa akma dayanımına ulaşır ve ayrı söndürme ve temperleme döngüsünü ortadan kaldırır. Bu, enerji tasarrufu sağlar, bozulma riskini azaltır ve teslim süresini kısaltır. Otomotiv bağlantı çubuklarında ve kamyon aks kirişlerinde benimsenme hızlı olmuştur.

Temizlik ve Vakum Metalurjisi

Havacılık ve uzay ve enerji uygulamalarındaki daha yüksek yorulma ömrüne yönelik talepler, alaşımlı çelik dövme üreticilerini vakum indüksiyonlu eritmeye (VIM), ardından vakum arkıyla yeniden eritmeye (VAR) veya elektroslag yeniden eritmeye (ESR) doğru itiyor. VIM VAR çift eriyik alaşımlı çelik, aşağıdaki oksijen içeriğine ulaşır Dakikada 10 sayfa ve standart elektrik ark ocağı artı pota arıtma üretimindeki 20-30 ppm oksijene kıyasla kükürt 5 ppm'nin altındadır. Metalik olmayan katkılardaki azalma doğrudan yüksek çevrimli yorulma ömrünün iyileşmesine yol açar - bazen 2-3 kat daha fazla.

Simülasyon Odaklı Dövme Geliştirme

DEFORM, FORGE veya Simufact gibi yazılımlar kullanılarak dövme işlemlerinin sonlu eleman modellemesi (FEM) artık dövme mühendislerinin herhangi bir fiziksel denemeden önce metal akışını, gerinim dağılımını, sıcaklık gelişimini ve kalıp dolumunu tahmin etmesine olanak tanıyor. Bu, yeni alaşımlı çelik dövme tasarımları için gereken dövme denemelerinin sayısını çoğu durumda 5-10 tekrardan 1-2'ye düşürür ve geliştirme maliyetini ve pazara sunma süresini önemli ölçüde azaltır.

Sürdürülebilir Dövme Uygulamaları

Hurda kullanılarak yapılan elektrik ark ocaklı (EAF) çelik üretimi halihazırda alaşımlı çelik üretiminde hakim konumdadır. Bir sonraki dalga, doğal gaz yanmalı ısıtmanın indüksiyonla ısıtma veya kütük ısıtma için elektrik dirençli fırınlarla değiştirilmesini ve dövme tesisinden Kapsam 1 CO₂ emisyonlarının azaltılmasını içeriyor. Birçok Avrupalı dövme şirketi taahhütte bulunmuştur. 2040 yılına kadar karbon nötrlüğü hedefleri , birincil kol olarak ısıtmanın elektrifikasyonu ile. Aynı zamanda, işleme sırasında çıkarılan malzemeyi en aza indiren net şekle yakın dövme, özel alaşımlı çeliğin maliyeti göz önüne alındığında önemli olan malzeme israfını azaltır.
