Çelik Nasıl Dövülür? Süreç, Teknikler ve Uygulamalar

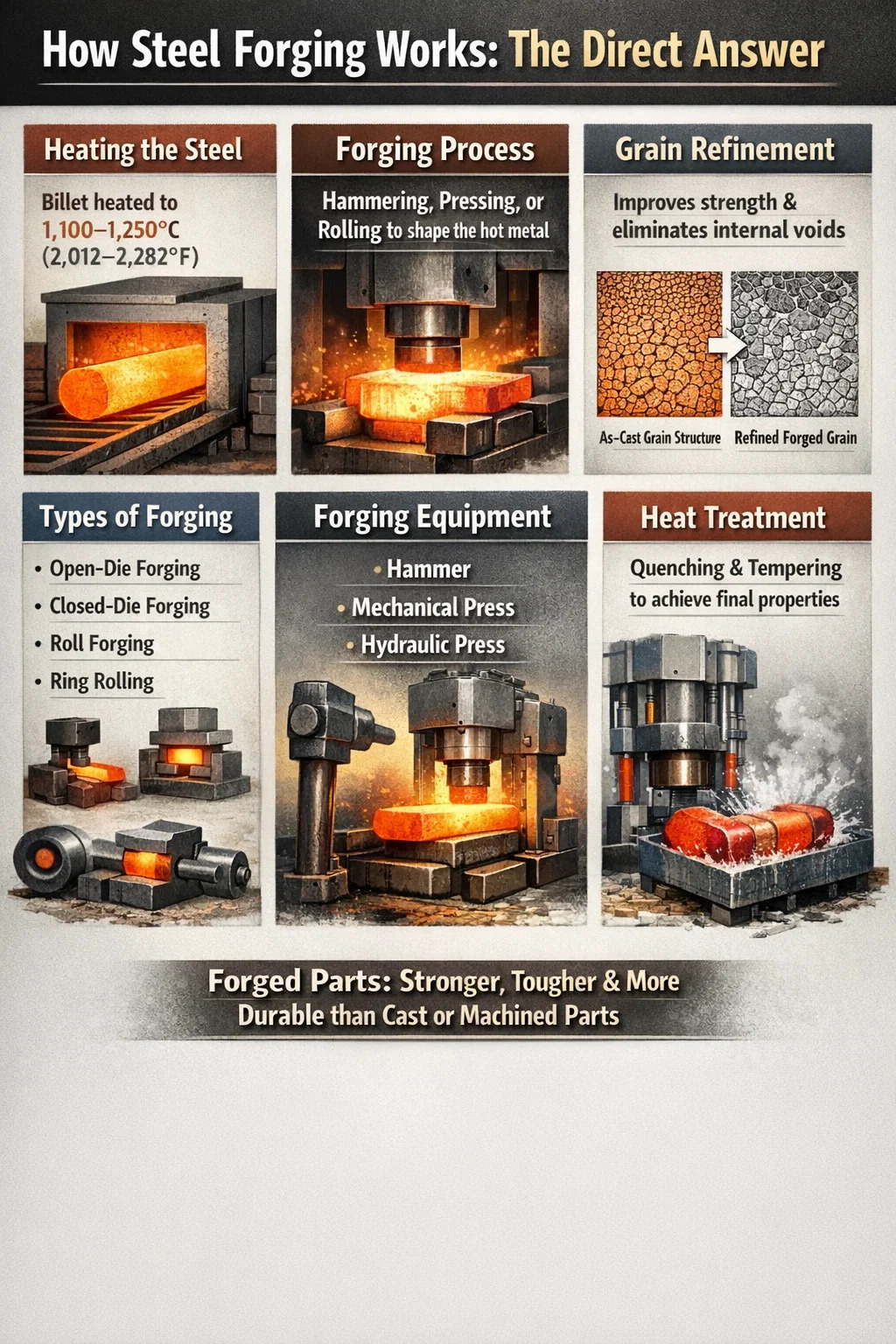

Çelik Dövme Nasıl Çalışır: Doğrudan Cevap

Çelik dövme metal, onu plastik ve işlenebilir hale getiren ancak erimeyen bir sıcaklığa kadar ısıtılırken, çekiçleme, presleme veya haddeleme yoluyla basınç kuvveti uygulayarak çeliği şekillendirme işlemidir. Sonuç şu şekilde bir bölümdür: üstün mekanik özellikler Dökme veya işlenmiş bileşenlerle karşılaştırıldığında dövme işlemi iç tane yapısını iyileştirir ve iç boşlukları ortadan kaldırır.

Pratik anlamda, bir çelik kütük veya külçe, 1.100°C ve 1.250°C (2,012°F ila 2,282°F) sıcak dövme için (en yaygın endüstriyel yöntem) daha sonra bir pres veya çekicin altına yerleştirilerek istenen şekle dönüştürülür. Şekillendirilen parça daha sonra kontrollü koşullar altında soğutulur ve işleme, ısıl işlem veya yüzey işleme yoluyla bitirilir.

Bu tek bir teknik değil, birbiriyle ilişkili süreçlerin bir ailesidir. Parça geometrisine, üretim hacmine, gerekli toleranslara ve malzeme kalitesine bağlı olarak üreticiler açık kalıpta dövme, kapalı kalıpta (baskı-kalıpta) dövme, rulo dövme, halka haddeleme veya izotermal dövme arasından seçim yapar. Her biri malzeme kullanımı, kalıp maliyeti, boyutsal doğruluk ve ulaşılabilir karmaşıklık arasında farklı dengeler sağlar.

Hammadde: Dövme için Doğru Çeliğin Seçimi

Her çelik kalitesi aynı şekilde dövülmez. Eriyiğin karbon içeriği, alaşım elementleri ve temizliği, malzemenin basınç altında nasıl aktığını ve bitmiş parçanın hangi özelliklere ulaşacağını etkiler. Dövülebilir çelikler genel olarak aşağıdaki şekilde gruplandırılır:

• Düşük karbonlu çelikler (%0,05–0,30 C): Son derece sünek ve dövülmesi kolay; Aşırı sertlik gerektirmeyen yapısal parçalar, cıvatalar ve miller için kullanılır.
• Orta karbonlu çelikler (%0,30–0,60 C): Dövme sektörünün beygir gücü; AISI 1040 ve 4140 gibi kaliteler krank milleri, biyel kolları, dişliler ve akslar için kullanılır.
• Yüksek karbonlu çelikler (%0,60–1,00 C): Daha sert ve daha güçlü ancak dövme sırasında çatlamaya karşı daha hassastır; yaylar, raylar ve kesici aletler için kullanılır.
• Alaşımlı çelikler (4000, 8000 serisi): Krom, molibden, nikel ve vanadyum ilaveleri sertleşebilirliği ve tokluğu artırır; Havacılık ve ağır makinelerde yaygındır.
• Paslanmaz çelikler (300 ve 400 serisi): Daha yüksek dövme basınçları ve daha sıkı sıcaklık kontrolü gerektirir; kimya, gıda işleme ve tıbbi uygulamalarda kullanılır.

Dövme stoğu yuvarlak çubuklar, haddelenmiş çubuk stoğundan kesilmiş kütükler veya çok büyük parçalar için külçeler halinde gelir. Otomotiv bileşenleri için kütük ağırlığı genellikle 0,5 kg'dan 30 kg'a Türbin şaftları veya basınçlı kap flanşları gibi büyük endüstriyel dövme parçalar ise birkaç ton ağırlığındaki külçelerden başlayabilir.

Çeliğin Isıtması: Sıcaklık, Fırınlar ve Terazi Kontrolü

Isıtma, dövme işleminin gerçekte başladığı yerdir ve ateşten çekilen parlayan bir çubuğun görüntüsünden çok daha kontrollüdür. Sıcaklığın 50°C'ye kadar yanlış ayarlanması, dövme parçaların çatlaması, aşırı kalıp aşınması veya muayenede başarısız olan parçalar anlamına gelebilir.

Çelik Tipine Göre Dövme Sıcaklık Aralıkları

Endüstriyel dövme fırınları, gazla çalışan döner ocaklı fırınlar, itici fırınlar veya indüksiyonlu ısıtma sistemleridir. İndüksiyonla ısıtma, daha küçük kütüklerin yüksek hacimli üretimi için baskın hale geldi çünkü 50 mm çapındaki bir kütüğü dövme sıcaklığına kadar ısıtıyor. 60 saniyenin altında , yüzey ölçeklendirmesini neredeyse tamamen ortadan kaldırır ve kabaca kullanır %30–40 daha az enerji eşdeğer gazlı fırın sistemlerine göre.

Kireç (gaz fırınının ısıtılması sırasında yüzeyde oluşan demir oksit tabakası) kalıcı bir sorundur. Ölçek, kalıp temasıyla parça yüzeyine bastırılırsa, ek işleme gerektiren veya reddedilmeye neden olan yüzey kusurları oluşur. Yüksek basınçlı su kireç çözme jetleri 150–200 bar Kütük kalıba girmeden hemen önce kumlamayla pul pul dökülmek için pres hatlarında standarttır.

Açık Kalıpta Dövme: Büyük ve Özel Parçalar için Esneklik

Serbest dövme veya demirci dövme olarak da adlandırılan açık kalıpta dövme, iş parçasını çevrelemeyen düz, V şeklinde veya basit konturlu kalıplar kullanır. Operatör veya otomatik sistem, her bir pres darbesi arasında kütüğü döndürür ve yeniden konumlandırır ve kademeli olarak istenen şekle getirir. Bu teknik demirhaneye muazzam bir esneklik kazandırır: tek bir düz kalıp seti herhangi bir sayıda farklı parça şekli üretebilir basitçe iş parçasının işlenme şeklini değiştirerek.

Açık kalıpta dövme, kapalı kalıplar için çok büyük parçalar (türbin rotor milleri, gemi pervane milleri, büyük flanşlar, basınçlı kap kabukları ve hadde merdaneleri) için tercih edilen yöntemdir. Bu şekilde üretilen parçalar birkaç kilogramdan ağırlığa kadar olabilir. birkaç yüz ton . Çin'in İkinci Ağır Sanayi Grubu'ndaki 300 MN'lik pres, nükleer enerji santralleri ve uçak yapıları için titanyum ve çelik bileşenleri dövme kapasitesine sahip dünyanın en büyük preslerinden biridir.

Büyük bir şaft için işlem sırası tipik olarak şöyle görünür:

1. Külçe dökülür ve katılaşmasına izin verilir; ayrışma ve boşlukların bulunduğu üst (yükseltici) ve alt (uç) bölümler kırpılarak en fazla Orijinal külçe ağırlığının %20-25'i .
2. Kalan külçe yeniden ısıtılır ve döküm halindeki tane yapısını parçalamak ve iç boşlukları kapatmak için altüst edilir (eksenel olarak sıkıştırılır).
3. Kütük, malzemeyi eşit şekilde işlemek için vuruşlar arasında kademeli olarak döndürülerek presin altında çekilir (uzatılır).
4. Büyük parçaların çalışma sıcaklığını son dövme sınırının üzerinde tutmak için birden fazla yeniden ısıtma gerekir.
5. Kaba dövme, yüzey düzensizliklerini gidermek için kaba olarak işlenir ve iç kusurlar açısından ultrasonik olarak kontrol edilir.

Açık kalıpta dövmede malzeme kullanımı kapalı kalıpta yapılan işleme göre daha düşüktür - genellikle %60-75 Başlangıçtaki külçe ağırlığının yüzde 90'ı bitmiş dövme işleminde sona eriyor. Geri kalanı mahsul, ölçek ve işleme stoğu olarak kaldırılır. Buna rağmen, çok büyük veya tek seferlik parçalar için düşük kalıp maliyetleri, açık kalıbı ekonomik açıdan uygun tek seçenek haline getiriyor.

Kapalı Kalıpta Dövme: Hassas ve Yüksek Hacimli Üretim

Kapalı kalıpta dövme (aynı zamanda baskı kalıbında dövme olarak da bilinir), bitmiş parçanın tam olumsuz izlenimini içeren eşleşen üst ve alt kalıp yarılarını kullanır. Pres kapandığında ısıtılmış çelik kütük kalıp boşluğunu doldurur ve baskının tam şeklini alır. Fazla metal, flaş adı verilen ince bir halka halinde sıkıştırılır ve daha sonra kesilir.

Bu, yapısal ve mekanik bileşenlerin yüksek hacimli üretimi için baskın yöntemdir: otomotiv bağlantı çubukları, direksiyon mafsalları, tekerlek göbekleri, uçak kanat direkleri ve el aletleri. Modern kapalı kalıpta dövme, aşağıdaki boyut toleranslarına ulaşır: ±0,5 mm veya daha sıkı orta boyutlu bileşenlerde, döküme kıyasla sonraki işleme süreçlerini önemli ölçüde azaltır.

Çok İstasyonlu Kalıp Sırası

Karmaşık parçalar nadiren tek bir darbeyle son şekline getirilir. Kalıp bloğu sırayla düzenlenmiş birden fazla baskı istasyonuna bölünmüştür:

• Daha dolgun izlenim: Belirli noktalarda kesiti azaltarak metali uzunlamasına yeniden dağıtır.
• Kenar izlenimi: Metali belirli bölgelerde toplayarak kesit profilini kabaca şekillendirir.
• Engelleyici izlenimi: İş parçasını, son parçaya çok benzeyen ancak daha büyük yarıçaplı ve daha fazla taslaklı bir şekle önceden şekillendirir.
• Sonlandırıcı izlenimi: Parçayı son geometriye getirerek ince ayrıntılar ve dar yarıçaplar oluşturur. Flaş burada oluşturulur.

AISI 4140'taki tipik bir otomotiv biyel kolu için, kütüğün yerleştirilmesinden flaşla kesilmiş dövmenin çıkarılmasına kadar tüm sıra, 30 saniyenin altında 25.000 ila 40.000 kN arasında değişen modern bir mekanik preste. Tek bir dövme hattı üretebilir Saatte 600 ila 1.200 bağlantı çubuğu .

Flaş ve Malzeme Kullanımı

Flash genellikle temsil eder Kütük ağırlığının %10-20'si geleneksel kapalı kalıp dövmede. Çapaksız dövme (kalıbın tamamen kapalı olduğu ve kütük hacminin boşlukla tam olarak eşleştiği bir varyant) bu israfı ortadan kaldırabilir ancak çok hassas kütük hazırlama ve daha yüksek pres kuvvetleri gerektirir. Malzeme maliyeti tasarruflarının eklenen karmaşıklığı haklı çıkardığı dişli boşlukları ve rulman halkaları gibi parçalar için kullanılır.

Rulo Dövme ve Halka Haddeleme: Özel Şekillendirme Yöntemleri

İki ana kalıpta dövme kategorisinin ötesinde, belirli ürün kategorilerine hakim oldukları için çeşitli özel çelik dövme işlemleri de anlaşılmaya değerdir.

Rulo Dövme

Rulo dövmede, ısıtılan kütük, yüzeylerine şekillendirilmiş oyuklar işlenmiş, ters yönde dönen iki merdanenin arasından geçer. Kütük geçerken, merdaneler kesitini küçültür ve uzatır, böylece metal bir sonraki dövme işlemi için gereken kesin desende dağıtılır. Rulo dövme, bağlantı çubukları ve yaprak yay boşlukları gibi uzun parçaların kapalı kalıpta dövülmesinden önce bir ön şekillendirme adımı olarak yaygın şekilde kullanılır. Malzeme dağıtımını iyileştirir ve gerekli kapalı kalıp baskı sayısını azaltarak kalıp aşınmasını ve çevrim süresini azaltır.

Halka Haddeleme

Halka haddeleme, disk şeklindeki bir dövme iş parçasında bir delik açarak ve daha sonra bunu tahrik edilen bir ana silindir ile bir avara silindir arasında genişleterek, düz eksenel silindirler halka yüksekliğini kontrol ederek kesintisiz halkalar üretir. Sonuç, çevresi boyunca sürekli akan tane yapısına sahip dikişsiz bir halkadır; bu, plakadan kesilmiş veya kaynakla imal edilmiş halkalara göre önemli bir yapısal avantajdır.

Haddelenmiş halkalar, küçük rulman yataklarından ağırlığa kadar değişir 1 kg'ın altında dış çapları aşan büyük rüzgar türbini flanşlarına ve nükleer reaktör kabı flanşlarına 8 metre ve üzerindeki ağırlıklar 100 ton . Havacılık ve uzay endüstrisi, jet motoru gövdeleri, çerçeveleri ve bölmeleri için büyük ölçüde halka haddelenmiş titanyum ve çelik bileşenlere dayanmaktadır.

Soğuk ve Sıcak Dövme: Çeliğin Kırmızı Isı Altında İşlenmesi

Sıcak dövme tek seçenek değildir. Soğuk dövme - oda sıcaklığında veya buna yakın bir sıcaklıkta gerçekleştirilir - ve sıcak dövme - genellikle 650–900°C çelik için — farklı yüzey kalitesi, boyutsal doğruluk ve mekanik performans kombinasyonları sunar.

Soğuk Dövme

Çeliğin soğuk dövülmesi iş sertleşmesine dayanır: metal plastik olarak deforme oldukça dislokasyon yoğunluğu artar ve giderek daha güçlü hale gelir. Soğuk dövme ile üretilen parçalar elde edilebilir Ra 0,4–1,6 µm yüzey kalitesi ve boyutsal toleranslar daha sıkıdır ±0,05 mm herhangi bir işleme gerek kalmadan. Cıvata, somun, vida ve soğuk şekillendirilmiş dişlilerin yüksek hacimli üretimi birincil uygulamalardır.

Sınırlama, gereken büyük kuvvetlerdir. Düşük karbonlu bir çeliğin soğuk dövülmesi, 500–800 MPa , karşılaştırıldığında 80–150 MPa Aynı malzeme için sıcak dövme sıcaklıklarında. Kalıplar hızlı bir şekilde aşınır ve çok geçişli şekillendirme işlemleri için çeliğin aşamalar arasında tipik olarak tavlanması ve yeniden yağlanması (genellikle fosfat-sabun sistemleriyle) gerekir.

Sıcak Dövme

Sıcak dövme, hem sıcaklık hem de sonuç açısından sıcak ve soğuk arasında yer alır. Ara sıcaklıklarda, soğuk çalışmaya kıyasla akış gerilimi azalır, bu da pres tonajı gerekliliklerini azaltır. Öte yandan yüzey kalitesi ve boyutsal hassasiyet, daha az pul oluşumu ve termal büzülme daha az olduğundan sıcak dövmeden çok daha iyidir. Sıcak dövme, otomotiv aktarma organlarındaki hassas dişliler ve CV bağlantı bileşenleri için giderek daha fazla kullanılıyor; burada net'e yakın şekil doğruluğu ve iyi yüzey bütünlüğünün birleşimi, sıcak dövme ve ardından makine sıralarına kıyasla toplam üretim maliyetini azaltır.

Dövme Ekipmanları: Çekiçler, Mekanik Presler ve Hidrolik Presler

Dövme kuvvetini sağlayan makine, kalıp tasarımı kadar operasyonun ekonomisini, kapasitesini ve çıktı oranını şekillendirir. Endüstriyel çelik dövmede üç ana makine tipi hakimdir:

Dövme Çekiçleri

Çekiçler, bir şahmerdanı yüksek hızda düşürerek veya aşağıya doğru sürerek enerji sağlar. Deformasyon enerjisi, hareketli koçun kinetik enerjisidir. Yerçekimi düşürme çekiçleri en basit tiptir; motorlu çekiçler, koçu hızlandırmak için buhar, basınçlı hava veya hidrolik basınç kullanır ve darbe enerjilerine ulaşır. 5 kJ'den 1.000 kJ'ye kadar büyük çift etkili buharlı çekiçler için. Çekiçler, karmaşık şekillerin açık kalıpta dövülmesi için çok uygundur çünkü çok sayıda hızlı darbe, malzemeyi aşamalı olarak işleyebilir. Çekiç darbelerinin yüksek gerinim oranı aynı zamanda daha az kalıp temas süresi ve daha düşük kalıp termal yükü anlamına da gelir.

Mekanik Dövme Presleri

Mekanik presler, dönme enerjisini devir başına tek bir koç vuruşuna dönüştürmek için volanla çalıştırılan eksantrik bir krank kullanır. Kapasiteler arasında değişir 5.000 kN'den 125.000 kN'ye . Sabit stroku ve öngörülebilir koç konumu, onları sıkı boyutsal tekrarlanabilirlik ile çoklu baskılı kapalı kalıp işleri için ideal kılar. Ağır otomotiv dövme parçaları için yaygın bir boyut olan 63.000 kN'lik bir mekanik pres, genellikle şu hızda çalışır: Dakikada 40-80 vuruş , çok yüksek üretim oranlarına olanak tanıyor.

Hidrolik Dövme Presleri

Hidrolik presler, silindire etki eden yüksek basınçlı sıvı aracılığıyla kuvvet üretir. Mekanik preslerin aksine, strok boyunca tam tonajı tutabilirler ve karmaşık şahmerdan hızı ve kuvvet profilleriyle programlanabilirler. Bu onları, adyabatik ısınmayı ve çatlamayı önlemek için yavaş gerinim hızlarının gerekli olduğu havacılık süper alaşımlarının izotermal dövmesi ve çok büyük açık kalıp operasyonları için gerekli kılar. Dünyanın en büyük dövme presleri VSMPO-AVISMA'da 750 MN'lik baskı Rusya'da - hidroliktir.

Çelik Dövme Sırasında Tane Yapısına Ne Olur?

Dövmenin dökümlere göre mekanik üstünlüğü doğrudan dövmenin çeliğin iç mikro yapısına yaptığı etkiden gelir. Bunu anlamak, önemli ölçüde daha pahalı olmasına rağmen dövme parçaların neden kritik uygulamalar için seçildiğini açıklamaktadır.

Dökme çelik, tane sınırları ile iç büzülme boşlukları veya gözeneklilik arasında kimyasal ayrışmaya sahip kaba, dendritik bir tane yapısı içerir. Bu malzeme dövüldüğünde aynı anda birkaç şey gerçekleşir:

• Tahıl arıtma: Büyük döküm taneleri plastik deformasyonla kırılır ve sıcak işlem sırasında ve sonrasında daha küçük, daha düzgün eş eksenli taneler halinde yeniden kristalleşir. Daha küçük taneler daha iyi tokluk ve yorulma mukavemeti anlamına gelir.
• Geçersiz kapatma: İç gözeneklilik ve mikro büzülme, özellikle yüksek indirgeme oranlarına sahip çok geçişli açık kalıp operasyonlarında, dövmenin basınç gerilimleri nedeniyle sıkıştırılır ve kaynakla kapatılır.
• Elyaf akışı: Metalik olmayan kalıntılar ve karbür kirişler uzatılır ve metal akış yönüne göre hizalanır, böylece bir tane akış modeli oluşturulur. Dövme kalıbı doğru şekilde tasarlandığında, bu elyaf akışı parçanın konturunu takip eder ve tane akış çizgileri hizmet sırasında gerilim eksenine paralel uzanır; bu da akış çizgilerinin kesildiği işlenmiş bir iş parçasıyla karşılaştırıldığında yorulma direncini önemli ölçüde artırır.
• Homojenizasyon: Tekrarlanan ısıtma ve deformasyon, alaşım elementlerini daha düzgün bir şekilde dağıtarak, döküm yapılarını zayıflatan bileşim gradyanlarını azaltır.

İyi dövülmüş bir çelik bileşen sergileyebilir %40'a kadar daha yüksek yorulma mukavemeti, %20 daha yüksek çekme mukavemeti ve belirgin derecede üstün darbe dayanıklılığı aynı nominal bileşime sahip bir döküm bileşeniyle karşılaştırıldığında. Döngüsel yüklemelerin ve ara sıra şok yüklerin tasarım etkenleri olduğu uçak iniş takımı veya otomotiv krank milleri gibi uygulamalarda bunlar marjinal kazançlar değildir.

Dövme Sonrası Isıl İşlem: Metalurji Döngüsünün Tamamlanması

Çoğu alaşımlı çelik dövme için, dövme işlemi tek başına gerekli nihai mekanik özellikleri sağlamaz. Dövme sonrası ısıl işlem, mukavemet, sertlik ve tokluğun hedef kombinasyonuna kilitlenen adımdır.

Normalleştirme

Isıtma 850–950°C ve havayla soğutma, tane yapısını iyileştirir ve dövme sonrasında mikro yapıyı homojenleştirir. Normalleştirme genellikle karbon ve düşük alaşımlı çelik dövmeler için son işleme öncesinde bir temel işlem olarak belirtilir ve bazen daha düşük performanslı uygulamalar için gereken tek ısıl işlemdir.

Söndürme ve Öfke (Q&T)

Yüksek performanslı alaşımlı çelik dövmeler için östenitleme (tipik olarak 830–900°C ), suda, yağda veya polimerde söndürme ve ardından temperleme 450–680°C Yeterli tokluğa sahip yüksek mukavemet elde etmenin standart yoludur. Q&T durumundaki bir AISI 4340 çelik dövme, aşağıdaki çekme mukavemetlerine ulaşabilir: 1.000–1.800 MPa Tavlama sıcaklığına bağlı olarak, uçak yapısal bileşenleri ve ağır hizmet aktarma organları parçaları için uygun hale gelir.

Tavlama ve Gerilim Giderme

Karmaşık geometriye sahip büyük dövme parçalar, dövme işleminden sonra eşit olmayan soğumadan kaynaklanan önemli artık gerilimleri koruyabilir. Stres giderici tavlama 550–650°C - dönüşüm sıcaklığının altında - sertliği önemli ölçüde değiştirmeden artık gerilimi azaltır, son işleme sırasında distorsiyonu önler. Bu adım, büyük valf gövdeleri, kalıp blokları ve basınçlı kap bileşenleri için standart uygulamadır.

Çelik Dövmede Kalite Kontrol ve Testler

Kritik uygulamalara yönelik dövme çelikler, hem yüzey hem de iç kaliteyi kapsayan sıkı bir denetim rejimine tabi tutulur. Gereken spesifik testler endüstri standardına (ASTM, EN, JIS veya müşteriye özel spesifikasyonlar) bağlıdır ancak aşağıdakiler genel olarak uygulanır:

• Ultrasonik Test (UT): Yüksek frekanslı ses dalgaları yüzeyde görünmeyen iç kusurları (çatlaklar, boşluklar, kalıntılar) tespit eder. Neredeyse tüm havacılık, nükleer ve basınçlı ekipman dövme parçaları için gereklidir; kabul kriterleri bölgeye göre tanımlanır (örneğin, sondaj bölgesinde 2 mm düz tabanlı delik eşdeğerini aşan hiçbir gösterge yoktur).
• Manyetik Parçacık Denetimi (MPI): Parçayı mıknatıslayarak ve demir parçacık süspansiyonu uygulayarak ferromanyetik çeliklerdeki yüzey ve yüzeye yakın çatlakları tespit eder. Direksiyon mafsalları ve tekerlek göbekleri gibi otomotiv güvenliği açısından kritik dövme parçalar için standart.
• Sertlik Testi: İşlenmiş yüzeylerde ölçülen Brinell veya Rockwell sertliği, ısıl işlemin hedef özellik aralığına ulaştığını doğrular.
• Çekme ve Darbe Testi: Ayrı olarak dövülmüş test kuponları üzerinde veya parça üzerine dövülmüş uzatmalardan yapılan tahribatlı testler, belirli sıcaklıklarda akma mukavemetini, nihai çekme mukavemetini, uzamayı ve Charpy V-çentik darbe enerjisini doğrular.
• Boyutsal Muayene: Ölçüm verilerinin tam izlenebilirliği ile tüm kritik boyutların mühendislik çizimine göre CMM (koordinat ölçüm makinesi) doğrulaması.

Makro aşındırma testi (dövme parçasının bir kesitinin seyreltik bir asit çözeltisiyle kesilmesi, cilalanması ve aşındırılması) tanecik akış çizgilerini ortaya çıkarır, bunların amaçlanan modeli takip ettiğini doğrular ve UT'nin gözden kaçırabileceği her türlü iç ayrışmayı, boruları veya dikişleri ortaya çıkarır. Bu test genellikle yeni kalıp tasarımlarının ilk ürün kalifikasyonu için belirtilir.

Dövme Çeliklerde Yaygın Kusurlar ve Nedenleri

İyi kontrol edilen dövme işlemleri bile hatalı parçalar üretir. Her bir kusur tipinin temel nedeninin tanınması, büyük miktarda hurda birikmeden sürecin düzeltilmesi açısından önemlidir.

Dövme Çelik Parçaların Kullanıldığı Yerler: Endüstri Uygulamaları

Çelik dövme parçalar, bileşenlerin yüksek gerilimlere, tekrarlanan yüklemelere veya yüksek sıcaklıklara dayanması gereken hemen hemen her endüstride bulunur. Aşağıdaki sektörler küresel dövme üretiminin büyük çoğunluğunu oluşturmaktadır:

Otomotiv Endüstrisi

Otomotiv sektörü yaklaşık olarak tüketiyor Dünya çapında üretilen tüm dövme parçaların %60'ı . Tipik bir binek otomobilinde 250'den fazla dövme parça bulunur: krank milleri, bağlantı çubukları, eksantrik milleri, şanzıman dişlileri, direksiyon mafsalları, tekerlek göbekleri, fren kaliperleri, süspansiyon kolları ve CV mafsal yuvaları. Elektrikli araçlara geçiş, karışımı değiştiriyor (daha az krank mili ve piston), ancak büyük akü mahfazası yapısal elemanlarına ve elektrikli motor millerine olan talebi artırıyor.

Havacılık ve Savunma

Havacılık ve uzay dövme parçaları, herhangi bir endüstrinin en sıkı malzeme ve süreç belgelendirme gereksinimlerine tabidir. Yapısal uçak gövdesi bileşenleri (kanat direkleri, gövde çerçeveleri, iniş takımı payandaları) ve motor bileşenleri (kompresör diskleri, türbin diskleri, şaftlar) neredeyse yalnızca dövmedir. Tek bir geniş gövdeli ticari uçak şunları içerir: 1.500'den fazla dövme parça Birçoğu çelik yerine büyük alüminyum veya titanyum parçalardır, ancak iniş takımı ve çalıştırma sistemlerinde yüksek mukavemetli çelik dövmeler hakimdir.

Petrol, Gaz ve Enerji Üretimi

Basınçlı kap flanşları, valf gövdeleri, boru hattı bağlantı parçaları, kuyu başı bileşenleri ve türbin rotorları, enerji sektöründeki kritik dövme uygulamalarıdır. Bu parçalar, döküm gözenekliliğinin kabul edilemez bir risk oluşturabileceği yüksek basınç, yüksek sıcaklık ve sıklıkla aşındırıcı ortamlarda çalışır. Buhar santrallerine yönelik büyük türbin rotoru dövme parçaları ağırlıklandırılabilir 200 tonun üzerinde Son işlemeden sonra ve teslimattan önce aylarca dövme, ısıl işlem ve test gerektirir.

İnşaat ve Madencilik Ekipmanları

Ağır inşaat ve madencilik ekipmanlarındaki palet bağlantıları, dişliler, kepçe dişleri, kaya delici uçları ve yapısal pimler, darbe ve aşınmaya karşı dayanıklılık açısından dövme çeliğe güvenir. Bu bileşenler tarafından görülen son derece yüksek dinamik yükler (büyük bir ekskavatör kepçesi dişi, vardiya başına onbinlerce darbe döngüsünü absorbe edebilir), kabul edilebilir hizmet ömrü için dövme parçaların üstün dayanıklılığını gerekli kılar.

Çelik Dövme Teknolojisindeki Modern Gelişmeler

Çelik dövmenin temel fiziği değişmedi - metal ısıtıldığında hala basınç altında akıyor - ancak süreci çevreleyen teknoloji son yirmi yılda önemli ölçüde ilerledi.

Sonlu Eleman Analizi (FEA) simülasyonu Dövme prosesinin Deform, FORGE veya Simufact gibi yazılımlar kullanılarak değerlendirilmesi, mühendislerin tek bir kalıbı kesmeden önce metal akışını, gerinim dağılımını, kalıp gerilimini ve olası kusur konumlarını tahmin etmelerine olanak tanır. Bu, karmaşık yeni parçalar için gereken kalıp deneme yinelemelerinin sayısını önemli ölçüde azaltarak kalıp geliştirme süresini ve maliyetini azalttı. %30–50 birçok durumda.

Servo kontrollü hidrolik ve servomekanik presler programlanabilir koç hız profillerine izin vererek, daha önce özel ekipman gerektiren veya kalıpta dövme işleminde hiç mümkün olmayan malzemelerin sıcak ve izotermal dövülmesine olanak tanır. Isı üretimini ve metal akışını kontrol etmek için kritik aşamalarda şahmerdan yavaşlatılabilir veya daha az hassas işlemlerde çevrim süresini optimize etmek için hızlandırılabilir.

Otomatik dövme hücreleri İndüksiyon ısıtıcıları, robotik kütük işlemeyi, çok eksenli pres transfer sistemlerini ve hat içi görsel denetimi bir araya getirerek yüksek hacimli kapalı kalıp dövme hatlarını minimum doğrudan işçilikle çalıştırmayı mümkün kıldı. Modern bir otomotiv dövme hattının sahip olabileceği dört ila altı baskı makinesini denetleyen bir operatör Hattın sonunda lazer tarama ve makine görüş sistemleri tarafından gerçekleştirilen kalite kontrolü ile.

Net şekle yakın hassas dövme - işlemenin yalnızca fonksiyonel yüzeylerde hafif bir son işlem geçişine indirgendiği son geometriye çok yakın parçalar üretmek - otomotiv dişlileri ve yatak bileşenleri için giderek daha yaygın hale geliyor. Bu yaklaşım, işleme süresini azaltır, malzeme kullanımını iyileştirir ve işlemenin aksi durumda parça yüzeyinde yok edeceği faydalı tane akışını korur.
