Çelik Ne Tür Alaşımdır? Doğrudan Cevap
Çelik temelde bir demir-karbon alaşımı burada karbon içeriği ağırlıkça %0,02 ile %2,14 arasında değişir. Bu dar karbon bandı, nveyamalde kırılgan olan pik demiri, köprüleri geçebilecek, türbinleri barındırabilecek ve modern altyapının omurgasını oluşturabilecek bir malzemeye dönüştürüyor. Bu temel demir-karbon kombinasyonunun ötesinde, Alaşımlı Çelik Sade karbon çeliğinin kolayca elde edemeyeceği spesifik mekanik, termal ve kimyasal özelliklerin mühendisliğini yapmak için manganez, krom, nikel, molibden, vanadyum ve silikon gibi ek alaşım elementleri sunar.
"Alaşımlı çelik" terimi hem kesin hem de geniş kapsamlıdır. En katı metalurjik anlamda, tüm çelikler en az iki element içerdiğinden bir alaşımdır. Ancak endüstriyel uygulamada "alaşımlı çelik", özellikle bir veya daha fazla alaşım elementinin kasıtlı olarak eklenmesinin performansı standart karbon çeliği kalitelerinin ötesine taşıdığı çelikleri ifade eder. Bu malzeme sıcak veya soğuk haldeyken basınç kuvvetiyle şekillendirildiğinde sonuç şu olur: Alaşımlı Çelik forgings — zorlu hizmet ortamlarında yönlü tanecik akışı, üstün sağlamlık ve yorulma direnci nedeniyle ödüllendirilen bileşenler.
Çelik Alaşım Olarak Nasıl Sınıflandırılır?
Metalurjistler alaşımları ana metallerine ve ek elementlerin doğasına göre sınıflandırırlar. Çelik daha geniş bir aile içinde yer alıyor demir alaşımları — Demirin baskın element olduğu alaşımlar. Demirli alaşımlarda karbon içeriği ilk büyük ayrım çizgisini çizer:
Çelik ailesi içinde, Amerikan Demir ve Çelik Enstitüsü (AISI) ve Otomotiv Mühendisleri Derneği (SAE) yaygın olarak benimsenmiş bir tanımlama sistemini sürdürmektedir. Karbon çelikleri düşük konsantrasyonlarda alaşım elementleri taşırken, alaşımlı çelikler herhangi bir tek element için aşağıdaki eşik konsantrasyonlarını (AISI tarafından tanımlandığı gibi) kasıtlı olarak aşar: %1,65 manganez, %0,60 silikon veya %0,60 bakır veya belirtilen minimum miktarlarda alüminyum, krom, kobalt, niyobyum, molibden, nikel, titanyum, tungsten, vanadyum veya zirkonyum içerir.
Bu sınıflandırma, satın alma, kaynak prosedürü kalifikasyonu, ısıl işlem planlaması ve üretim aşamalarında büyük önem taşımaktadır. Alaşımlı Çelik dövme . 4340 alaşımlı çelik (bir nikel-krom-molibden sınıfı) tedarik eden bir dövme atölyesi, ön ısıtma sıcaklıkları, söndürme ortamı ve temperleme döngüleri açısından bunu düz 1045 karbon çeliğinden çok farklı şekilde işlemek zorundadır.
| Çelik Category | Karbon İçeriği | Temel Alaşım Elementleri | Tipik Uygulamalar |
|---|---|---|---|
| Düşük Karbonlu Çelik | %0,02–%0,30 | Mn, Si (küçük) | Sac metal, tel, yapısal kirişler |
| Orta Karbonlu Çelik | %0,30–%0,60 | Mn, Si | Şaftlar, dişliler, demiryolu tekerlekleri |
| Yüksek Karbonlu Çelik | %0,60–%2,14 | Mn, Si | Yaylar, kesici aletler, piyano teli |
| Düşük Alaşımlı Çelik | %0,10–%0,50 | CR, Ni, Ay, V (| Basınçlı kaplar, boru hatları, Alaşımlı Çelik dövmeler | |
| Yüksek Alaşımlı Çelik (örn. Paslanmaz) | Değişir | Cr (>%10,5), Ni, Mo | Gıda ekipmanı, tıbbi cihazlar, denizcilik |
Her Alaşım Elementinin Çeliğe Gerçekte Yaptığı Şey
Çeliğin neden bu şekilde formüle edildiğini anlamak, her bir elementin neye katkıda bulunduğunu bilmeyi gerektirir. Bu bilgi özellikle aşağıdakilerle ilgilidir: Alaşımlı Çelik dövme Nihai mikro yapının dövme sıcaklığı, indirgeme oranı ve ardından gelen ısıl işlemle etkileşime giren alaşım kimyasına bağlı olduğu yer.
Karbon
En etkili unsur. Karbondaki her %0,10'luk artış, çekme mukavemetini yaklaşık 65-70 MPa artırırken sünekliği azaltır. Karbon, matrisi sertleştiren demir karbür (Fe3C, sementit) oluşturur. Daha yüksek seviyelerde kaynaklanabilirlik ve darbe dayanıklılığı keskin bir şekilde azalır.
Manganez
Hemen hemen tüm ticari çeliklerde %0,30-%1,80 oranında bulunur. Manganez eriyiği kükürtten arındırarak sıcak-kısalığı önler. Aynı zamanda sertleşebilirliği (çeliğin sertleştirilebileceği derinlik) arttırır ve bu da onu yapısal Alaşımlı Çelik kalitelerinde ve ağır dövmelerde vazgeçilmez kılar.
Krom
Sertleşebilirlik ve aşınma direnci için %0,50'den yukarıya doğru eklenmiştir. %10,5'in üzerindeki seviyelerde krom, paslanmaz çeliği tanımlayan, kendi kendini onaran pasif bir oksit tabakası oluşturur. Takım çeliklerinde ve kalıp çeliklerinde krom karbürler olağanüstü aşınma direnci sağlar. 52100 rulman çeliği ve H13 takım çeliğinde yaygındır.
Nikel
Nikel, nadir bir kombinasyon olan tokluğu azaltmadan ferriti güçlendirir. Özellikle sıfırın altındaki sıcaklıklarda etkilidir, bu nedenle -196°C'de sıvılaştırılmış gaz depolamak için nikel alaşımlı çelikler (örneğin %9 Ni çeliği) kullanılır. içinde Alaşımlı Çelik forgings havacılık iniş takımı veya savunma uygulamaları için %1,8–%4,0 nikel içeriği yaygındır (4340 ve 300M'de olduğu gibi).
Molibden
Küçük eklemeler bile (%0,15 – %0,30) sertleşebilirliği önemli ölçüde artırır ve temper gevrekleşmesini (bazı alaşımlı çelikler tutulduğunda veya 250°C–400°C'ye kadar yavaşça soğutulduğunda meydana gelen tokluk kaybı) önler. Molibden aynı zamanda yüksek sıcaklık dayanımını da geliştirerek enerji üretim ekipmanlarında kullanılan sürünmeye dirençli çeliklerde vazgeçilmez hale gelir.
Vanadyum
Bir tahıl inceltici. Vanadyum karbürler ve nitrürler, sıcak işleme ve ısıl işlem sırasında östenit tane sınırlarını sabitleyerek mikro yapıyı ince tutar. İnce tane boyutu, hem mukavemeti hem de dayanıklılığı aynı anda artırır; aksi takdirde elde edilmesi zor olan bir dengedir. Vanadyum mikroalaşımlı çeliklerde, dövme krank millerinde ve yüksek hız takım çeliklerinde kullanılır.
Silikon
Çelik üretimi sırasında oksit giderici bir madde olan silikon aynı zamanda ferriti de güçlendirir. %1-%2 seviyelerinde, yay çeliklerinde (örn. 9260) ve elektrikli çeliklerde birincil alaşım elementidir ve elektrik direncini artırarak çekirdek kayıplarını azaltır. Silikon elastiklik sınırını yükseltir, bu nedenle helezon yaylar sade karbon kaliteleri yerine silikon-manganez alaşımlı çeliktir.
Bor
Küçük eklemelerde olağanüstü derecede güçlü. %0,0005-%0,003 kadar az miktardaki bor, diğer mekanik özellikleri etkilemeden sertleşebilirliği önemli ölçüde artırır. Borla işlenmiş çelikler (AISI tanımlamalarında "B" son eki, örneğin 10B30), nikel ve molibden gibi daha pahalı elementlerin azaltılmasına olanak tanır ve tamamen sertleştirme kapasitesinden ödün vermeden maliyeti düşürür.

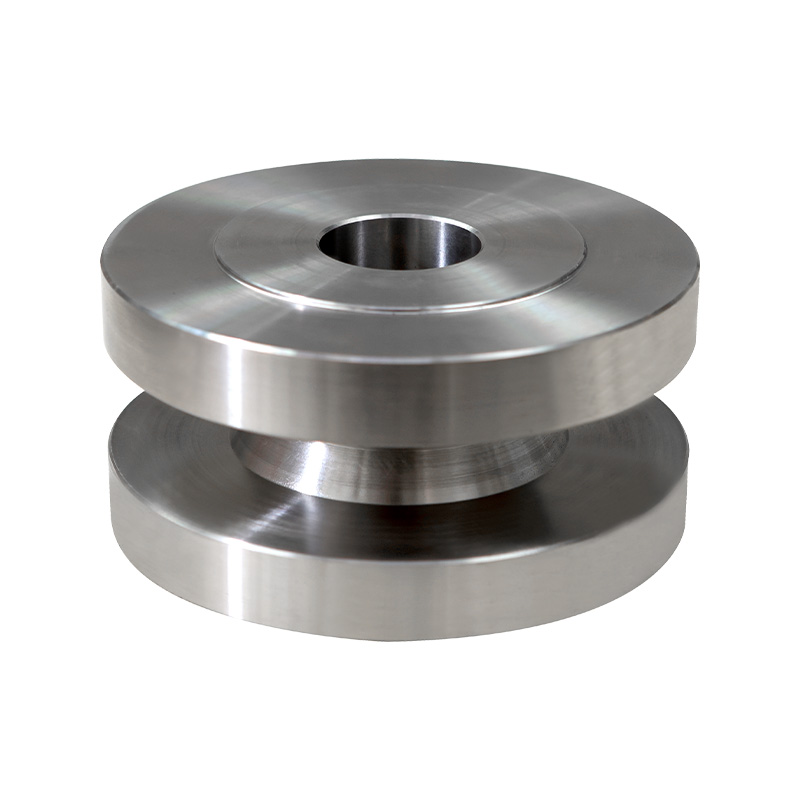

Alaşımlı Çelik Dövmeler: Dövme Alaşımlı Çelik İçin Neden Doğru İşlemdir?
Aynı kimyadan yapılmış olsalar bile tüm çelik bileşenler eşit şekilde üretilmemiştir. Üretim rotası (döküm, çubuktan işleme veya dövme) parçanın iç yapısını ve dolayısıyla yük altındaki performansını belirler. Alaşımlı Çelik dövme başka hiçbir sürecin tam olarak kopyalayamayacağı bir dizi yapısal avantaj sunar.
Tahıl Akışı ve Yön Dayanımı
Alaşımlı çelik kütük dövüldüğünde, plastik deformasyon metalin tane yapısını parçanın konturları boyunca hizalar. Buna denir lif akışı veya tahıl akışı. Örneğin, dövme bir krank milinde tane çizgileri, bileşenin şeklini takip ederek her bir atım ve muylunun çevresine sürekli olarak sarılır. Çubuk stoğundan kesilen işlenmiş bir krank mili, bu tane çizgilerini keser ve uç tanecikleri gerilim yoğunlaşma noktalarında açıkta bırakır. Sonuç: Dövme krank milleri, yayınlanmış yorulma testi karşılaştırmalarında (ASM El Kitabı, Cilt 14A, Metal İşleme: Bulk Forming) eşdeğer yorulma yükü altında işlenmiş eşdeğerlerinden rutin olarak 2-3 kat daha uzun süre dayanır.
Gözenekliliğin Ortadan Kaldırılması ve Yoğunluk Tekdüzeliği
Dökme çelik, doğası gereği büzülme gözenekliliği, gaz gözenekleri ve dendritik ayrışma içerir; bunların tümü yerel zayıf noktalar oluşturur. Dövme sırasındaki basınç kuvvetleri çöker ve bu boşlukları kaynakla kapatır. Ölçülebilir gözeneklilik ile başlayan 4340 alaşımlı çelik külçe, ASTM A388 standartlarına göre ultrasonik muayene ile sıfıra yakın tespit edilebilir boşluklara sahip bir dövme üretir. Bu, gözeneklilik yoluyla iç sızıntı yollarının kabul edilemez olduğu valf gövdeleri gibi basınç içeren bileşenlerde kritik öneme sahiptir.
Üstün Mekanik Özellikler
Doğrudan bir karşılaştırma hikayeyi açıkça anlatır:
| Mülkiyet | 4340 Alaşımlı Çelik Dövme (Q&T) | 4340 Çelik Döküm (Q&T) |
|---|---|---|
| Üstün Çekme Dayanımı | 1.034–1.172 MPa | 930–1.000 MPa |
| Akma Dayanımı | 862–1.000 MPa | 760–860 MPa |
| Charpy Etkisi (CVN) | -40°C'de 54–81 J | -40°C'de 27–41 J |
| Yorulma Sınırı (R = -1) | ~586 MPa | ~448 MPa |
| Alanda Azalma (%) | %58-65 | %35–45 |
Alaşımlı Çelik Dövmelerde Kullanılan Ortak Kaliteler
- 4130 (Kromoly): %0,28–0,33 C, %0,80–1,10 Cr, %0,15–0,25 Mo. Uçak yapısal bağlantılarında, yuvarlanma kafeslerinde ve bisiklet kadrolarında kullanılır. Alaşımlı çelik için iyi kaynaklanabilirlik.
- 4140: %0,38–0,43 C, %0,80–1,10 Cr, %0,15–0,25 Mo. Dünya çapında en yaygın kullanılan düşük alaşımlı çeliktir. Dövme malzemeler arasında petrol sahası matkap yakaları, dişliler, kalıplar ve bağlantı elemanları bulunur.
- 4340: %0,38–0,43 C, %1,65–2,00 Ni, %0,70–0,90 Cr, %0,20–0,30 Mo. En yetenekli yapısal alaşımlı çeliklerden biridir. Yeterli tokluk ile birlikte çok yüksek mukavemet gerektiren uçak iniş takımları, büyük krank milleri ve mühimmat bileşenleri için kullanılır.
- 8620: %0,18–0,23 C, %0,40–0,70 Ni, %0,40–0,60 Cr, %0,15–0,25 Mo. Sementasyon çeliği. Dövme parçalar daha sonra sert bir çekirdek üzerinde sert, aşınmaya dirençli bir yüzey oluşturmak için karbürlenir veya karbonitrürlenir. Halka ve pinyon dişliler için standarttır.
- 52100: %0,93–1,05 C, %1,35–1,60 Cr. Yüksek karbonlu krom taşıyan çelik. Sertleştirmeden sonra 60-64 HRC yüzey sertliğinin gerekli olduğu yuvarlanma elemanlı rulmanlarda neredeyse yalnızca kullanılır.
- 300M: Ekstra silikon (%1,45–1,80) ve vanadyum içeren değiştirilmiş bir 4340. 1.930 MPa'nın üzerindeki çekme mukavemetlerine ulaşılabilir. Ağırlığın ve dayanıklılığın birinci sınıf olduğu kritik havacılık Alaşımlı Çelik dövmelerinde kullanılır.
Başlıca Alaşımlı Çelik Çeşitleri ve Endüstriyel Rolleri
Daha geniş alaşımlı çelik kategorisi, her biri belirli bir dizi performans talebine göre tasarlanmış birkaç farklı alt aileyi kapsar. Bunlar yalnızca pazarlama etiketleri değildir; her türün farklı bir kimya felsefesi vardır ve farklı şekilde ısıl işleme tabi tutulur.
Yüksek Mukavemetli Düşük Alaşımlı Çelik (HSLA)
HSLA çelikleri %0,35'ten az karbon ve küçük miktarda niyobyum, vanadyum, titanyum veya bakır ilavesi içerir; bunlar genellikle toplam %2'nin altındadır. Mütevazı kimyaya rağmen, tamamen sertleştirme yerine tane inceltme ve çökeltme sertleştirmesi yoluyla 350-700 MPa'lık akma mukavemetlerine ulaşılır. A572 Grade 50, A36 ve API 5L X70 gibi HSLA kaliteleri binalar, köprüler ve boru hatlarına yönelik yapısal çeliklerde kullanılır. Kaynaklanabilirlikleri ve geleneksel alaşımlı çeliklere göre daha düşük maliyetleri, onları 1960'lı yıllardan beri inşaatta baskın hale getirdi. Dünya Çelik Birliği (worldsteel.org), HSLA çeliklerinin küresel olarak üretilen tüm çeliğin yaklaşık %12'sini temsil ettiğini tahmin ediyor.
Paslanmaz Çelik
Asgari olarak tanımlanır %10,5 krom Paslanmaz çelik, en yüksek profilli yüksek alaşımlı çelik ailesidir. Krom, atmosferik oksijenle reaksiyona girerek yüzeyi pasifleştiren ve daha fazla oksidasyonu önleyen nanometre kalınlığında bir Cr2O3 filmi oluşturur. Ana kaliteler (304, 316, 410, 17-4 PH) nikel içeriği, molibden ilavesi ve karbon seviyesi açısından farklılık gösterir. Östenitik kaliteler (300 serisi) manyetik değildir ve mükemmel korozyon direnci sunar; martensitik kaliteler (400 serisi) sertleştirilebilir ve çatal bıçak takımı, cerrahi aletler ve hem sertlik hem de korozyon direnci gerektiren Alaşımlı Çelik dövmelerde kullanılır.
Takım Çeliği
Takım çelikleri, diğer malzemeleri kesmek, şekillendirmek veya şekillendirmek için tasarlanmış alaşımlı çeliklerdir. Yüksek karbon (%0,60–%2,30) ve sert karbürler oluşturan alaşım elementleri sayesinde 55–68 HRC sertliğe ulaşırlar. AISI sınıflandırması takım çeliklerini gruplara ayırır: W (suda sertleştirme), O (yağda sertleştirme), D (kalıp çelikleri), H (sıcak iş), M (yüksek hız molibden) ve T (yüksek hız tungsten). %5 kromlu sıcak iş takım çeliği olan H13, alüminyum döküm ve sıcak dövme kalıpları için standart kalıp malzemesidir. M2 ve M4 yüksek hız çelikleri, 600°C'nin üzerindeki kesme sıcaklıklarında sertliği korumak için tungsten, molibden, krom ve vanadyum içerir.
Maraging Çelik
Alışılmadık bir alt aile: maraging çelikleri çok düşük karbona (%0,03'ün altında) sahiptir ancak %17-%19 nikel, artı kobalt, molibden ve titanyum içerir. Karbon martensit yoluyla değil, yaklaşık 480°C'de yaşlanma sırasında metaller arası bileşiklerin çökelmesi yoluyla güçlenirler. Sonuç, eşdeğer dayanımdaki yüksek karbonlu çeliklerden çok daha yüksek kırılma dayanıklılığına sahip 1.400-2.400 MPa'lık çekme dayanımıdır. Kullanım alanları arasında roket motoru muhafazaları, ultra yüksek mukavemetli uçak dövmeleri ve havacılık kompozit imalatı için hassas aletler yer alır.
Rulman Çelik
Rulman çelikleri, özellikle 52100 ve M50, aşırı temizlik gerektirir (oksijen ve kükürtün milyonda bir kısmı olarak ölçülür) çünkü metalik olmayan kalıntılar, yuvarlanma temasında yorulma çatlağı başlangıç bölgeleri olarak görev yapar. Vakumlu ark yeniden eritme (VAR) veya elektrocüruf yeniden eritme (ESR) standart üretim yöntemleridir. Ortaya çıkan çelik, 60-64 HRC'ye kadar sertleştirildiğinde ve hassas taşlandığında, milyarlarca gerilim döngüsüyle ölçülen bir yuvarlanma teması yorulma ömrü sağlar. Rulman çelikleri, alaşımlı çelik kalite kontrolü için en zorlu uygulamalardan birini temsil eder.
Alaşımlı Çelik İçin Dövme Prosesi: Kütükten Bitmiş Parçaya
Üretmek Alaşımlı Çelik dövme her adımda yakın kontrol gerektiren çok aşamalı bir üretim sürecidir. Çeliğin kimyası, çalışma sıcaklığı aralığı, kullanılan ekipman ve sonrasında uygulanan ısıl işlem, nihai özelliklerin belirlenmesinde etkileşim içindedir.
Stok Hazırlama
Alaşımlı çelik demirhaneye külçe, kütük, kütük veya çubuk olarak gelir. Kritik havacılık ve enerji sektörü dövmeleri için çelik, Vakumlu ark yeniden eritme (VAR) or elektroslag yeniden eritme (ESR) Sülfür kalıntılarını ve oksijen içeriğini son derece düşük seviyelere indirmek için. Gelen malzeme ultrasonik olarak (ASTM A388 veya eşdeğerine göre) incelenir ve işleme başlamadan önce belirtilen kimya ve temizlik gerekliliklerini karşılaması gerekir.
Dövme Sıcaklığına Isıtma
Alaşımlı çeliklerin belirli dövme sıcaklık aralıkları vardır. 4140 için dövme aralığı tipik olarak 1.177°C ila 982°C (2.150°F ila 1.800°F) . Kütüğü çatlatabilecek termal değişimleri önlemek için, gazla çalışan veya elektrik dirençli fırınlarda ısıtmanın yavaş ve düzgün olması gerekir. Islatma süresi, kütüğün kesiti boyunca eşit sıcaklıkta olmasını sağlar; bu, termal yayılımın çekirdeğin ne kadar hızlı ısındığını sınırladığı 300 mm'nin üzerindeki büyük çaplı dövmeler için kritik öneme sahiptir.
Dövme Operasyonu
Parça geometrisine ve üretim hacmine bağlı olarak dövme işlemi çekiçle (yerçekimi düşürmeli, pnömatik veya karşı üflemeli), mekanik preste, hidrolik preste veya halkalı haddehanede yapılabilir. Açık kalıpta dövme Kütüğü düz veya konturlu kalıplar arasında şekillendirerek tahıl akışını kademeli olarak oluşturur; büyük şaftlar, diskler ve özel şekiller için kullanılır. Kapalı kalıp (baskı-kalıp) dövme sıcak kütüğü eşleşen kalıp boşluklarına presleyerek mükemmel boyutsal tutarlılığa ve yüzey kalitesine sahip net şekle yakın parçalar üretir.
Kontrollü Soğutma
Dövme işleminden sonra, alaşımlı çelik bileşenlerin (termal değişimlerden kaynaklanan) çatlamayı önlemek ve sert, kırılgan martenzit oluşumunu önlemek için kontrollü bir şekilde soğutulması gerekir. Büyük Alaşımlı Çelik dövme parçaları genellikle yalıtımlı kutulara veya çukurlara yerleştirilir, kuma gömülür veya fırınlarda yavaş yavaş soğutulur. Bu tavlama veya normalleştirme adımı aynı zamanda mikro yapıyı homojenleştirir ve dövme gerilimlerini hafifleterek parçayı sonraki ısıl işlem veya işleme için hazırlar.

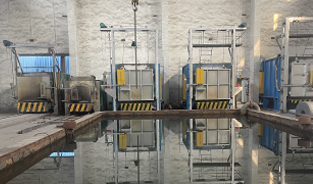

Isıl İşlem: Söndürme ve Temperleme
Yapısal hizmet amaçlı Alaşımlı Çelik dövmelerin çoğu, söndür ve öfkelendir (Q&T) ısıl işlem. Dövme östenitlenir (örneğin 4140 için 845°C ila 899°C'ye ısıtılır) ardından martensit oluşturmak üzere yağ, su veya polimer içinde hızla söndürülür. Martensit daha sonra kazanılan sertliğin çoğunu korurken sünekliği ve tokluğu yeniden sağlamak için temperlenir (150°C-650°C'ye yeniden ısıtılır). Temperleme sıcaklığı, mukavemeti ve tokluğu dengelemek için birincil kaldıraçtır: daha düşük temperleme sıcaklıkları daha yüksek mukavemet sağlar; daha yüksek sıcaklıklar gücü azaltır ancak darbe dayanıklılığını artırır.
Muayene ve Test
Bitmiş Alaşımlı Çelik dövmeler, teslimattan önce boyutsal muayeneye, mekanik testlere (çekme, sertlik, Charpy darbesi) ve tahribatsız muayeneye (NDE) tabi tutulur. Ultrasonik test (UT) dahili kusurları tespit eder; Manyetik parçacık denetimi (MPI), yüzey ve yüzeye yakın çatlakları ortaya çıkarır. Havacılık ve uzay dövmeleri için ek gereksinimler, kalıp penetrant muayenesini, kimyasal analiz doğrulamasını ve ısıl işlem kayıtlarının incelenmesini içerebilir. Kabul kriterleri müşteri spesifikasyonlarına veya AMS, ASTM veya EN gibi endüstri standartlarına göre tanımlanır.
Alaşımlı Çelik Dövmelere Bağlı Endüstriler
Üstün mekanik özellikler, yoğunluk bütünlüğü ve tasarım esnekliğinin birleşimi, Alaşımlı Çelik dövme neredeyse tüm ağır sanayi sektörlerinde tercih edilen üretim yöntemi. Aşağıda bu bileşenlerin nerede göründüğüne ve dövme parçaların neden özel olarak belirtildiğine daha yakından bakılmaktadır.
Havacılık
Uçaklardaki iniş takımları, motor milleri, türbin diskleri, kanat bağlantı parçaları ve yapısal braketler rutin olarak 4340, 300M veya 17-4 PH paslanmaz kalitelerinde Alaşımlı Çelik dövme olarak belirtilir. Yüksek spesifik mukavemet (mukavemet-ağırlık oranı) ve kırılma dayanıklılığının kombinasyonu, uçuş açısından kritik bileşenlerde tartışılamaz. Örneğin Boeing'in 737 iniş takımı, ana oleo payanda silindirleri için 300M alaşımlı çelik dövme kullanıyor.
Otomotiv
Krank milleri, bağlantı çubukları, eksantrik milleri, direksiyon mafsalları, tekerlek göbekleri, şanzıman dişlileri ve CV mafsal bileşenleri başlıca otomotiv Alaşımlı Çelik dövme parçalarıdır. 1045 modifiye edilmiş veya 4140 çelikten dövülmüş tipik bir 4 silindirli motor krank mili 9-14 kg ağırlığındadır ve aracın ömrü boyunca burulma yorulma yüklerine dayanmalıdır. Küresel otomotiv dövme pazarının değeri 2022 yılında yaklaşık 74,4 milyar ABD doları olmuştur (kaynak: Grand View Research, 2023) ve araç üretim oranlarıyla birlikte büyümeye devam etmektedir.
Petrol ve Gaz
Petrol ve gaz sektöründeki matkap yakaları, stabilizatörler, döner omuzlu alet bağlantıları, kuyu başı flanşları ve yüksek basınçlı valf gövdeleri, öncelikle 4140, 4145H ve 4340 olmak üzere Alaşımlı Çelik dövme parçalardan yapılır. Amerikan Petrol Enstitüsü'nün (API) API 7-1 ve API 6A spesifikasyonları, 138 MPa'yı (20.000 psi) aşan kuyu içi basınçlara dayanması gereken bu bileşenlerin malzeme ve muayene gereksinimlerini yönetir. bazı uygulamalar.
Güç Üretimi
Termik ve nükleer santrallerdeki buhar türbini rotorları, jeneratör şaftları ve basınçlı kap nozulları, üretilen en büyük Alaşımlı Çelik dövme parçaları arasındadır. Dövme tek bir buhar türbini rotoru 100 tonun üzerinde ağırlığa sahip olabilir ve külçeden son işlenmiş bileşene kadar aylarca işlem gerektirebilir. 26NiCrMoV14-5 (Cr-Mo-V alaşımlı çelikler) gibi kaliteler, 500°C-580°C'deki sürünme direncinin oda sıcaklığındaki çekme özellikleri kadar önemli olduğu yüksek sıcaklıktaki uygulamalarda kullanılır.
Savunma ve Mühimmat
Tank paletleri, topçu kama blokları, silah namluları, zırh plakaları ve füze uçak gövdesi dövmelerinin tümü Alaşımlı Çelik dövmelere dayanır. Askeri spesifikasyonlar (MIL-SPEC) ve savunma standartları (DEF STAN), kimyayı, mekanik özellikleri ve test gerekliliklerini belirler. Tank dişlileri ve tahrik tekerlekleri için 4340 kalite kullanılırken, yüksek sertlik, termal stabilite ve itici gazlardan kaynaklanan erozyona karşı direnç kombinasyonu nedeniyle silah namluları için H-11 takım çeliği (%5 Cr sıcak iş sınıfı) kullanılır.
Alaşımlı Çelik, Karbon Çelik ve Paslanmaz Çelik: Doğru Malzemeyi Seçmek
Dövme bir bileşen için malzeme seçimi, performans gereksinimlerinin maliyet, kullanılabilirlik ve üretilebilirlik ile dengelenmesini içerir. Mühendislerin ve alıcıların bilinçli seçimler yapmasına yardımcı olmak için en yaygın üç yapısal çelik ailesinin doğrudan karşılaştırmasını burada bulabilirsiniz.
- Çekme mukavemeti: Dereceye ve ısıl işleme bağlı olarak 600–2.000 MPa
- Enine kesitler sayesinde mükemmel sertleşebilirlik; büyük dövmeler için uygun
- Özellikle Ni ilavesiyle iyi ila mükemmel darbe dayanıklılığı
- Aşındırıcı ortamlarda koruyucu kaplama veya kaplama gerektirir
- Maliyet: alaşım içeriğine bağlı olarak orta ila yüksek
- En iyisi: havacılık, savunma, petrol sahası araçları, otomotiv aktarma organları, enerji üretimi
- Çekme mukavemeti: 400–900 MPa; büyük bölümlerde sertleşebilirlik ile sınırlıdır
- ~50 mm çapın üzerindeki kesit boyutunda sertleşebilirlik hızla düşer
- Düşük-orta karbonda iyi tokluk; yüksek karbonda kırılgan
- Paslanmaya tabi; yüzey koruması gerektirir
- Maliyet: yapısal çelikler arasında en düşük
- En iyisi: genel makineler, el aletleri, kritik olmayan yapısal parçalar
- Çekme mukavemeti: 500–1.700 MPa (yağışla sertleşme dereceleri)
- Alaşımın doğasında olan mükemmel korozyon direnci; kaplamaya gerek yok
- Östenitik kaliteler kriyojenik sıcaklıklara karşı dayanıklı kalır
- Daha yüksek hammadde maliyeti (nikel ve krom içeriği)
- İşlenmesi ve dövülmesi karbon veya düşük alaşımlı kalitelere göre daha zordur
- En iyisi: gıda işleme, tıbbi, denizcilik, kimya tesisi bileşenleri
Bu malzeme aileleri arasındaki karar genellikle şunlara bağlıdır: Gerekli güç seviyesi, kesit boyutu, korozyon ortamı ve bütçenin birleşimi . Örneğin, tuzlu su ortamındaki bir deniz altı yükseltici kelepçesi, çift yönlü paslanmaz çelik dövmeye işaret ederken, aşındırıcı olmayan bir ortamda çalışan ağır hizmet tipi bir madencilik sondaj çubuğu, önemli ölçüde daha düşük bir maliyetle 4140 alaşımlı çelik dövme ile belirtilecektir.
Alaşımlı Çelik Dövme Parçaların Isıl İşlemi: Tüm Mülkiyet Aralığının Kilidini Açmak
Alaşımlı Çelik dövmelerin rakip malzemelere göre belirleyici avantajlarından biri, ısıl işlemle elde edilebilecek özelliklerin genişliğidir. Aynı 4140 alaşımlı çelik dövme, ısıl işlem döngüsüne bağlı olarak 620 MPa'dan (ağır temperlenmiş, maksimum süneklik) 1.380 MPa'ya (minimum temperlenmiş, yüksek sertlik) kadar herhangi bir yerde çekme mukavemeti sağlayabilir. Bu bölümde birincil ısıl işlem yolları ve bunların nihai özelliklere etkileri açıklanmaktadır.
Normalleştirme
Normalleştirme, dövme parçasını üst kritik sıcaklığın (Ac3) 40°C ila 55°C üzerine kadar ısıtmayı, tamamen ostenitleşene kadar bekletmeyi ve ardından havayla soğutmayı içerir. Amaç sıcak işlemden sonra tane yapısını inceltmek ve homojen hale getirmektir. Normalleştirilmiş Alaşımlı Çelik dövmeler, bölüm boyunca tutarlı mekanik özellikler sergiler; bu, büyük bir dövmenin son ısıl işlemden önce kapsamlı bir şekilde işleneceği durumlarda önemlidir. Normalleştirme aynı zamanda su verme ve temperleme veya yüzey sertleştirme öncesinde hazırlık aşaması olarak da kullanılır.
Tavlama
Tam tavlama (östenitleme ve ardından saatte 10°C-30°C'de fırında soğutma) alaşımlı çelikte en yumuşak, en sünek koşulu üretir. Tavlanmış 4140 için 150-200 HB sertlik değerleri tipiktir. Dövme parçalar, son ısıl işlemden önce maksimum işlenebilirlik gerektiğinde veya birden fazla işleme operasyonu arasında ara gerilim giderme gerektiğinde tavlanır.
Söndürme ve Öfke (Q&T)
Yapısal uygulamalarda en yaygın ısıl işlem Alaşımlı Çelik dövme . Östenitlenmiş dövme, martensitik bir mikro yapı oluşturmak için hızla söndürülür (çoğu alaşımlı çelik için yağda, düşük alaşımlı kaliteler için su veya polimerde), ardından gerekli sertlik/tokluk dengesine göre temperlenir. İlişki terstir: daha yüksek tavlama sıcaklıkları sertliği azaltır ancak Charpy darbe tokluğunu artırır. 200°C'de temperlenen 4340 alaşımlı çelik dövme, ~14 J CVN darbe değerleriyle 1.930 MPa civarında çekme mukavemetine ulaşır; 600°C'de temperlendiğinde çekme mukavemeti ~1,035 MPa'ya düşer ancak CVN ~81 J'ye yükselir (ASM Handbook, Cilt 4, Heat Treating).
Yüzey Sertleştirme (Karbürleme ve Karbonitrasyon)
8620, 9310 ve 4320 gibi düşük karbonlu alaşımlı çelikler, önemli ölçüde sertleştirilemeyecek kadar düşük bir çekirdek karbon içeriğine sahip olacak şekilde, ancak karbürlenmiş kasanın sertleşebilirliğini artıran alaşım elementleri ile özel olarak tasarlanmıştır. Dövme ve işleme sonrasında parça, karbonun yüzeye kontrollü bir derinliğe (tipik olarak 0,5-2,5 mm) kadar yayılması için karbon açısından zengin bir atmosferde 900°C-955°C sıcaklıkta ısıtılır ve ardından söndürülür. Sonuç olarak sert, darbeye dayanıklı bir çekirdek üzerinde sert, aşınmaya dayanıklı bir yüzey (58-64 HRC) elde edilir; dişli dişleri ve kam loblarında tam olarak gereken kombinasyon.
Stres Giderici
İşleme veya kaynaklama sonrasında, Alaşımlı Çelik dövme parçaların sertliği veya mukavemetini önemli ölçüde değiştirmeden artık gerilimleri azaltmak için Ac1'in altındaki sıcaklıklarda (alaşımlı çelikler için tipik olarak 550°C-650°C) gerilim giderme işlemi yapılabilir. Bu adım, hassas işleme sırasında distorsiyonu önler, boyutsal stabiliteyi artırır ve kullanım sırasında stres korozyonu çatlaması riskini azaltır.
Alaşımlı Çelik Dövmelerde Kalite Kontrol: Test Yöntemleri ve Standartlar
Kalitesi Alaşımlı Çelik dövme varsayılmaz; hammaddenin gelmesiyle başlayan ve nihai teslimata kadar devam eden sistematik bir test ve muayene programı aracılığıyla doğrulanır. Aşağıda modern dövme kalite kontrolünde kullanılan temel yöntemler bulunmaktadır.
Optik emisyon spektrometresi (OES) veya X-ışını floresansı (XRF), ısı kimyasının belirtilen dereceyle eşleştiğini doğrular. Pota analizi ve ürün analizi (dövmenin kendisinden) çoğu malzeme spesifikasyonu kapsamında gereklidir. Karbon, kükürt ve fosfor özellikle endişe vericidir: %0,030'un üzerindeki kükürt enine dayanıklılığı azaltır; %0,035'in üzerindeki fosfor kırılganlığı artırır.
Rockwell (HRC), Brinell (HB) veya Vickers (HV) sertliği dövme üzerinde belirtilen yerlerde ölçülür. Tamamen sertleştirilmiş bileşenler için, yüzeyden çekirdeğe sertlik geçişi (Jominy son söndürme verileri), yeterli sertleşebilirliği doğrular. Sertlik, ısıl işlem görmüş çeliklerde çekme dayanımının en ekonomik göstergesidir.
ASTM A370'e göre çekme numuneleri, dövmenin uzatılmasından (uzatılmasından) veya aynı ısıl işlem koşulunda ayrı olarak dövülmüş bir test halkasından işlenir. Nihai gerilme mukavemeti, %0,2 dayanıklılık mukavemeti, uzama ve alanda azalma rapor edilmiştir ve belirtilen minimum değerleri karşılamalıdır.
V-çentikli Charpy numuneleri (ASTM E23'e göre 10 × 10 × 55 mm), darbe dayanıklılığını ölçmek için belirtilen sıcaklıklarda kırılır. ASME Bölüm VIII'e göre basınçlı kap dövmeleri gibi kritik uygulamalar için -40°C'de darbe testleri rutindir. Minimum ortalama emilen enerji gereksinimleri, uygulamanın ciddiyetine bağlı olarak tipik olarak 27 J ila 68 J arasında değişir.
Yüksek frekanslı ses dalgaları (1–10 MHz) dövme yoluyla iletilir; dahili kusurlardan kaynaklanan yansımalar A-tarama ekranında göstergeler olarak görünür. ASTM A388, dövme çeliklerin ultrasonik muayenesi için standart yöntemdir. Kabul kriterleri, izin verilen maksimum gösterge boyutunu ve sıklığını belirtir. UT, yüzeyden görülemeyen iç dikişleri, bindirmeleri ve gözenekliliği tespit etmek için özellikle önemlidir.
Ferritik ve martensitik alaşımlı çeliklerde kullanılan MPI, manyetik alan ve demir oksit parçacıkları uygulayarak yüzey ve yüzeye yakın süreksizlikleri tespit eder. Yüzeyle kesişen veya yüzeye yakından yaklaşan çatlaklar, dikişler ve bindirmeler parçacıkları çekerek görünür belirtiler oluşturacaktır. ASTM E709, dövme çeliklerin MPI'sını yönetir. Bu test, havacılık ve savunma uygulamalarındaki en kritik Alaşımlı Çelik dövme parçaları için zorunludur.
Alaşımlı Çelik ve Dövme Ürünlerde Küresel Pazar ve Gelecek Trendleri
Alaşımlı çelik ve dövme pazarları büyük ve küreseldir ve elektrifikasyon, sürdürülebilirlik baskıları ve yeni endüstriyel gereksinimlere yanıt olarak gelişmektedir.
Küresel ham çelik üretimi ulaştı 2022'de 1.888 milyon ton (kaynak: Dünya Çelik Birliği, worldsteel.org). Bunun önemli ve büyüyen bir payı alaşım ve özel kalitelerdir. Küresel dövme bileşen pazarı yaklaşık olarak değerlendi. 2022'de 91,4 milyar ABD doları 2030 yılına kadar 130 milyar ABD dolarını aşacağı tahminleri (Grand View Araştırması, 2023), esas olarak otomotiv, havacılık ve yenilenebilir enerji sektörlerindeki büyümeden kaynaklanmaktadır.
Çeşitli eğilimler talebi yeniden şekillendiriyor Alaşımlı Çelik dövme :
- Elektrikli Araçlar (EV'ler): EV güç aktarma organları, motor krank milini ortadan kaldırsa da, yeni dövme bileşenler sunar: motor milleri, redüksiyon dişlisi grupları, akü muhafaza çerçeveleri ve daha ağır akü yüklü platformlar için süspansiyon mafsalları. EV başına dövme içeriği, yalnızca farklı bileşenlerde, içten yanmalı motorlu araçlardakiyle karşılaştırılabilir veya onu aşabilir.
- Yenilenebilir Enerji: Açık deniz rüzgar türbinleri, ana şaftlar, planet taşıyıcılar, halka dişliler ve kule flanşları için büyük Alaşımlı Çelik dövme parçalar gerektirir. 15 MW'lık tek bir açık deniz rüzgar türbini, aktarma organlarında ve yapısal bağlantılarında 50 tonun üzerinde dövme alaşımlı çelik içerebilir.
- Hidrojen Ekonomisi: Yüksek basınçlı hidrojen depolama ve dağıtımı, çok temiz, düşük hidrojen kırılganlığına duyarlı alaşımlı dövme çelikler gerektirir. 700 bar'ın üzerindeki basınçlarda hidrojen kaynaklı çatlamaya karşı dirençli yeni kaliteler geliştirilmektedir.
- Gelişmiş Üretim: Simülasyon yazılımı (dövme prosesi modellemesi için FEA, DEFORM, Simufact), dövme mühendislerinin kalıp tasarımını ve proses parametrelerini sanal olarak optimize etmesine olanak tanır, deneme-yanılmayı azaltır ve malzeme kullanımını iyileştirir. Tahıl akışı ve mikro yapı tahmini artık birinci sınıf dövme atölyelerinde rutin bir uygulamadır.
- Eklemeli Üretim Hibrit Yaklaşımları: Bazı dövme atölyeleri, ince duvar özellikleri eklemek ve karmaşık alaşımlı çelik bileşenler üzerindeki işleme atıklarını azaltmak için, net şekle yakın dövme ön kalıpların yönlendirilmiş enerji biriktirme (DED) ile tamamlandığı hibrit rotaları araştırıyor.
