Çelik Alaşımı Nedir: Bileşimi, Çeşitleri ve Dövmeleri

Çelik Alaşımı Nedir - Doğrudan Cevap

Çelik temel olarak bir demir ve karbon alaşımıdır ve karbon içeriği tipik olarak ağırlıkça %0,02 ila %2,14 . Bununla birlikte, insanlar "çeliğin alaşımı nedir" diye sorduklarında genellikle özellikle alaşımlı çeliğe atıfta bulunurlar; krom, nikel, molibden, vanadyum, manganez, silikon veya tungsten gibi bir veya daha fazla ek alaşım elementi ekleyerek sade karbon çeliğinin ötesine geçen bir çelik kategorisi. Bu ek elementler, karbonun tek başına elde edemeyeceği belirli mekanik, fiziksel veya kimyasal özellikleri geliştirmek için kasıtlı olarak eklenir.

Pratik açıdan alaşımlı çelik iki geniş kategoriye ayrılır: düşük alaşımlı çelik toplam alaşım içeriğinin %8'in altında olduğu ve yüksek alaşımlı çelik toplam alaşım içeriğinin %8'i aştığı yer. Paslanmaz çelik, takım çeliği ve yüksek hız çeliği yüksek alaşım kategorisine girer. Alaşım elementlerinin spesifik kombinasyonu ve konsantrasyonu çeliğin mukavemetini, sertliğini, tokluğunu, korozyon direncini ve kaynaklanabilirliğini doğrudan belirler.

Alaşımlı çeliğin endüstriyel açıdan en önemli uygulamalarından biri, Alaşımlı Çelik dövme — dökümlere veya işlenmiş çubuk stoklarına kıyasla üstün tane yapısı ve mekanik özellikler sağlayan basınç kuvvetleriyle şekillendirilen bileşenler. Bu nedenle alaşımlı çeliğin bileşimini anlamak, bu dövme parçaların nasıl tasarlandığını ve endüstrilerde nasıl uygulandığını anlamaktan ayrılamaz.

Çelikteki Temel Alaşım Elementleri ve Rolleri

Çeliğe eklenen her alaşım elementi farklı bir metalurjik amaca hizmet eder. Aşağıdaki döküm, en sık kullanılan öğeleri ve bunların kazandırdığı belirli özellikleri kapsar:

Krom (Cr)

arasında değişen miktarlarda krom eklenir. %0,5 ila %30 uygulamaya bağlı olarak. %10,5'in üzerindeki konsantrasyonlarda çelik yüzeyinde pasif bir oksit tabakası oluşturarak paslanmaz çelik olarak bildiğimiz şeye yol açar. Daha düşük konsantrasyonlarda krom, sertleşebilirliği, aşınma direncini ve yüksek sıcaklık dayanımını artırır. AISI4140 ve 4340 gibi kalitelerin her ikisi de anahtar element olarak krom içerir ve bunlar, yük taşıma uygulamalarında Alaşımlı Çelik dövmeler için en sık belirtilen kaliteler arasındadır.

Nikel (Ni)

Nikel, özellikle düşük sıcaklıklarda dayanıklılığı artırarak kriyojenik uygulamalar ve Arktik ortam ekipmanları için vazgeçilmez hale getirir. Genellikle arasında kullanılır %1 ve %9 Nikel ayrıca korozyon direncini artırır ve sertleştikten sonra sünekliğin korunmasına yardımcı olur. Yaklaşık %9 nikel içeren 9. sınıf Ni çelik, -196°C kadar düşük sıcaklıklarda çalışan sıvılaştırılmış doğal gaz (LNG) depolama tanklarında yaygın olarak kullanılır.

Molibden (Mo)

Küçük miktarlarda bile - genellikle %0,15 ila %0,30 — molibden sertleşebilirliği, yüksek sıcaklıklarda sürünme direncini ve oyuklanma korozyonuna karşı direnci önemli ölçüde artırır. Enerji üretimi sektöründe yüksek basınçlı borular ve Alaşımlı Çelik dövmeler için standart malzemeler olan krom-molibden (CrMo) çeliklerinde molibden, termal döngü altında uzun vadeli yapısal bütünlük için kritik öneme sahiptir.

Vanadyum (V)

Vanadyum tipik olarak aşağıdaki konsantrasyonlarda kullanılır: %0,2 , ancak tahıl inceltici etkisi önemlidir. Tane sınırlarını sabitleyen ince karbürler ve nitrürler oluşturarak daha ince mikro yapılara ve gelişmiş yorulma mukavemetine neden olur. Vanadyumla modifiye edilmiş kaliteler, yorulma ömrünün çok önemli olduğu dövme krank millerinde, bağlantı çubuklarında ve dişli boşluklarında yaygın olarak kullanılır.

Manganez (Mn)

Manganez hemen hemen tüm çeliklerde bulunur; tipik olarak %0,3 ve %1,6 . Deoksidant görevi görür, sıcak kısalmayı önlemek için kükürt ile birleşir ve mukavemeti ve sertleşebilirliği arttırır. Yaklaşık %12-14 Mn içeren Hadfield çeliği gibi yüksek manganezli çelikler olağanüstü işlenme sertleştirme davranışı sergiler ve bu da onları madencilik ekipmanları ve demiryolu geçişleri gibi darbeye dayanıklı uygulamalar için uygun kılar.

Silikon (Si)

Silikon öncelikle bir oksijen gidericidir ancak aynı zamanda mukavemeti ve sertliği de arttırır. Yay çelikleri ve elektrikli çeliklerde silikon içeriği şu kadar yüksek olabilir: %4,5 burada manyetik kayıpları önemli ölçüde azaltır ve elektriksel direnci artırır. Yapısal alaşımlı çeliklerde silikon içeriği genellikle %0,15 ila %0,35 arasında kontrol edilir.

Tungsten (W) ve Kobalt (Co)

Tungsten, yüksek sıcaklıklarda sertliğini koruyan stabil karbürler oluşturur. 600°C ve üzeri — M2 ve T1 gibi yüksek hızlı takım çeliklerinde vazgeçilmezdir. Kobalt sıcak sertliği daha da arttırır ve birinci sınıf kesici takım uygulamalarında tungsten ile birlikte kullanılır.

Yaygın Alaşımlı Çelik Kaliteleri ve Bileşimleri

Aşağıdaki tablo, özellikle Alaşımlı Çelik dövmelerle ilgili olarak yaygın olarak kullanılan çeşitli alaşımlı çelik kalitelerini, bunların nominal bileşimlerini ve birincil uygulama alanlarını özetlemektedir:

Alaşımlı Çelik Dövmeleri Diğer Formlardan Farklı Kılan Nedir?

Alaşımlı çelik döküm, haddeleme veya kütükten işleme yerine dövme yoluyla işlendiğinde ortaya çıkan bileşen temelde farklı bir iç yapı sergiler. Dövme, metali sıcak veya soğuk basınç kuvveti altında işler ve bu da birçok kritik metalurjik sonuca ulaşır:

• Tahıl arıtma: Dövme işlemi kaba döküm tanecik yapılarını ince, eşeksenli tanelere ayırır. Daha ince taneler daha yüksek tokluk ve daha iyi yorulma direnci anlamına gelir. Alaşımlı Çelik dövmelerde bu, vanadyum ve niyobyum gibi tane inceltici elementlerle güçlendirilir.
• Tahıl akışı hizalaması: Alaşımlı çelik net şekle yakın bir şekilde dövüldüğünde, tane akışı, işleme ile kesilmek yerine parçanın konturunu takip eder. Bu yönlü tane yapısı, birincil gerilim yönünde çekme mukavemetini ve yorulma ömrünü önemli ölçüde artırır; bu, krank milleri, bağlantı çubukları ve flanşlar gibi bileşenlerde kritik bir avantajdır.
• İç boşlukların giderilmesi: Tipik olarak 1100°C ile 1250°C arasındaki sıcaklıklarda yapılan sıcak dövme, orijinal külçenin katılaşması sırasında oluşmuş olabilecek her türlü iç gözenekliliği veya büzülme boşluklarını kapatarak homojen, yoğun bir ürün elde edilmesini sağlar.
• Geliştirilmiş darbe direnci: Alaşımlı Çelik dövmelerde ince taneli yapı ve yönlü fiber akışının birleşimi, Charpy V-çentik darbe değerleri ile sonuçlanır. %30 ila %50 daha yüksek enine yönde test edilen eşdeğer dökümlerden daha fazladır.

Örneğin, 1000 MPa çekme mukavemetine kadar ısıl işleme tabi tutulmuş bir AISI 4340 dövme, oda sıcaklığında 80 J'nin üzerinde bir Charpy darbe enerjisi sergileyebilirken, benzer bileşime ve ısıl işleme sahip bir döküm, aynı koşullar altında yalnızca 50-60 J'ye ulaşabilir. Bu fark yalnızca akademik değildir; güvenlik açısından kritik uygulamalarda, bir bileşenin aşırı yük durumunda hayatta kalıp kalmayacağını veya felaketle sonuçlanıp kırılmayacağını belirler.

Alaşımlı Çelik İçin Dövme Prosesi - Kütükten Bitmiş Bileşene

Yüksek kaliteli Alaşımlı Çelik dövme parçaları üretmek, üretim sürecinin her aşamasının dikkatli bir şekilde kontrol edilmesini gerektirir. Aşağıda sıcak dövme alaşımlı çelik bileşenler için tipik bir üretim sırası verilmiştir:

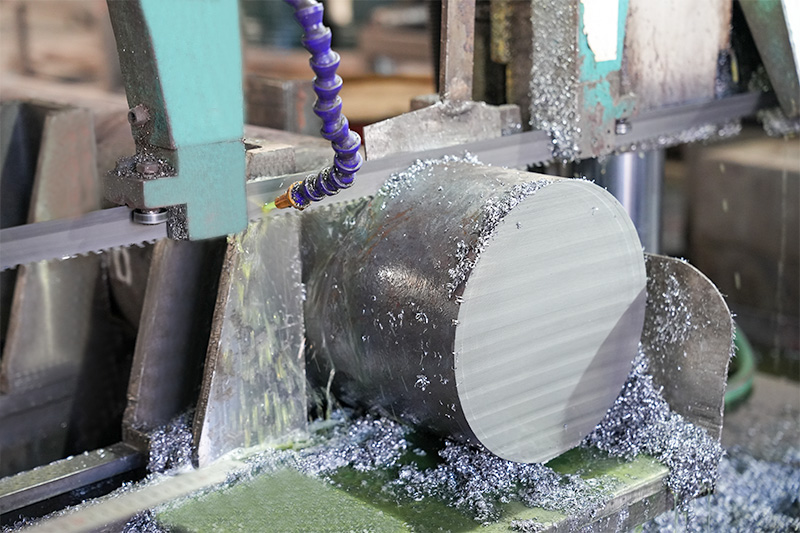

1. Hammadde seçimi ve sertifikasyonu: Alaşımlı çelik kütükler veya külçeler, tüm alaşım elementi konsantrasyonlarının spesifikasyonu karşıladığını doğrulayan, belgelenmiş ısı kimyasına sahip çelik üreticilerinden tedarik edilir. Gelen kütüğün ultrasonik testi kritik uygulamalar için standart bir uygulamadır.
2. Isıtma: Kütükler gazla çalışan veya elektrikli fırınlarda uygun dövme sıcaklığına kadar ısıtılır. 1100°C ve 1250°C çoğu düşük alaşımlı kalite için. Hassas sıcaklık kontrolü, yüzey katmanının dekarbürizasyonunu önler ve kesit boyunca eşit plastiklik sağlar.
3. Dövme işlemleri: Geometriye ve gerekli tane akışına bağlı olarak kütük dövülebilir, çekilebilir veya kapalı kalıplarda preslenebilir. Çapı 500 mm'yi aşan basınçlı kap flanşları gibi büyük Alaşımlı Çelik dövme parçalar genellikle hidrolik preslerde üretilir. 2.000 ila 10.000 ton kapasite .
4. Kontrollü soğutma: Dövme işleminden sonra kontrollü soğutma (havada, fırında veya yalıtım örtüleri altında), bileşeni çatlatabilecek veya sonraki ısıl işlem için uygun olmayan artık gerilimlere neden olabilecek sert martensit oluşumunu önler.
5. Isıl işlem: Çoğu Alaşımlı Çelik dövme parçası, nihai mekanik özellik spesifikasyonunu elde etmek için östenitleme, su verme ve temperlemeye (QT) tabi tutulur. Östenitleme sıcaklığı, söndürme ortamı (su, yağ veya polimer) ve temperleme sıcaklığı ve süresi kritik değişkenlerdir. Örneğin, petrol ülkesi boru şeklindeki ürünler (OCTG) uygulamalarına yönelik AISI 4140 dövme malzemeleri tipik olarak aşağıdakiler arasında temperlenir: 540°C ve 650°C Gerekli güç ve dayanıklılık dengesini elde etmek için.
6. Tahribatsız muayene (NDT): Son dövme parçalar, teslimattan önce iç ve yüzey bütünlüğünü doğrulamak için ultrasonik teste (UT), manyetik parçacık muayenesine (MPI) veya boya penetrant muayenesine (DPI) tabi tutulur.
7. Mekanik test ve sertifikasyon: Bileşenle bütünleşik olarak dövülen test halkaları veya uzatmalar, çekme, sertlik ve darbe testleri için işlenir. Sonuçlar, müşteriye dövme işlemiyle birlikte gönderilen bir malzeme test raporunda (MTR) belgelenir.

Alaşımlı Çelik Dövülerek Kullanılan Endüstriler

Alaşımlı Çelik dövme talebi, yapısal bütünlüğün tartışmasız olduğu ve başarısızlığın ekonomik, çevresel veya insan güvenliği açısından ciddi sonuçlar doğurduğu endüstrilerden kaynaklanmaktadır. Aşağıdaki sektörler en önemli tüketicilerdir:

Petrol ve Gaz

Kuyu başı ekipmanı, Noel ağacı gövdeleri, sürgülü vanalar, flanşlar ve deniz altı konektörlerinin tümü rutin olarak dövme Alaşımlı Çelik olarak üretilmektedir. Gibi dereceler F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V) ve F8 ve F44 gibi düşük sıcaklık kaliteleri, yüksek basınç ve yüksek veya ortam altı sıcaklıklar altında çalışan flanşlar ve bağlantı parçaları için ASTM A182 kapsamında belirtilmiştir. Alaşım kimyası ve dövme işleminin birleşimi, bu bileşenlerin 15.000 psi'yi aşan kuyu başı basınçlarına dayanmasını ve ekşi servis ortamlarında hidrojen kaynaklı çatlamaya (HIC) karşı direnç göstermesini sağlar.

Havacılık ve Savunma

İniş takımı bileşenleri, yapısal uçak gövdesi elemanları, motor milleri ve silah sistemi parçaları, AISI 4340, 300M (vanadyum ve silikon ilaveleriyle modifiye edilmiş 4340) ve maraging çelikleri gibi kalitelerden dövme Alaşımlı Çelik olarak üretilir. Bu uygulamalar için nihai çekme mukavemeti gereksinimleri rutin olarak aşılmaktadır. 1.700 MPa , katı kırılma tokluğu minimumları ile. Burada dövme işlemi önemlidir çünkü hiçbir döküm işlemi bu seviyelerde gerekli mukavemet ve tokluk kombinasyonunu güvenilir bir şekilde sağlayamaz.

Güç Üretimi

Hem geleneksel termik hem de nükleer santrallerdeki buhar türbini rotorları, jeneratör milleri, basınçlı kap kabukları ve türbin diskleri, üretilen en büyük ve en zorlu Alaşımlı Çelik dövme parçaları arasındadır. Tek bir büyük türbin rotoru dövmesi ağır gelebilir 100 ton ve dövme sonrasında haftalarca kontrollü soğutma ve ısıl işlem gerektirir. CrMoV çeliği (örn. 1Cr-1Mo-0,25V) ve nikel-krom-molibden-vanadyum (NiCrMoV) kaliteleri gibi malzemeler, 565°C'ye kadar buhar sıcaklıklarında uzun süreli sürünme dirençleri ve temper gevrekleşmesine karşı dirençleri nedeniyle belirtilir.

Otomotiv ve Ağır Taşımacılık

Otomotiv sektörü, krank milleri, bağlantı çubukları, eksantrik milleri, transmisyon dişlileri ve direksiyon mafsalları gibi güç aktarım sistemi bileşenleri için yaygın olarak Alaşımlı Çelik dövme malzemeleri kullanıyor. Orta karbonlu alaşım kaliteleri, örneğin AISI 4140, 4340 ve 8620 en yaygın seçimlerdir. Modern mikroalaşımlı dövme çelikleri (küçük miktarda niyobyum, vanadyum veya titanyum içeren), ayrı bir söndürme ve temperleme işlemi gerektirmeden kontrollü termomekanik işlem yoluyla yeterli mukavemete ulaştıklarından, üretim maliyetini ve enerji tüketimini azalttıklarından çekiş kazanmıştır.

Madencilik ve İnşaat Ekipmanları

Madencilik kürekleri ve ekskavatörler için tahrik milleri, buldozer palet bağlantıları, hidrolik silindir uçları ve kova pimleri rutin olarak büyük Alaşımlı Çelik dövme parçalar olarak üretilir. Bu bileşenler, aşındırıcı aşınma ve ara sıra şok yüklerle birlikte yüksek döngüsel yüklemeye maruz kalır. Isıl işlemden sonra yüksek yüzey sertliği sunan kaliteler - genellikle Brinell sertlik değerleri 300 ila 400 HB — darbe altında kırılmaya karşı direnç sağlamak için yeterli çekirdek dayanıklılığı korunurken, aşınma direnci için tercih edilir.

Alaşımlı Çelik Dövmelere İlişkin Standartlar ve Spesifikasyonlar

Uluslararası standartlar, düzenlemeye tabi endüstrilerde kullanılan Alaşımlı Çelik dövmelere yönelik hem kimyasal bileşim sınırlarını hem de mekanik özellik gerekliliklerini tanımlar. Alıcılar ve mühendisler, bir malzemeyi belirtmeden önce uygulamalarına hangi standardın uygulandığını anlamalıdır. En yaygın olarak başvurulan standartlar şunları içerir:

• ASTM A182: Yüksek sıcaklıkta hizmete yönelik dövme veya haddelenmiş alaşım ve paslanmaz çelik boru flanşları, dövme bağlantı parçaları ve vanalar için standart spesifikasyon. CrMo tanımlarına göre F5, F9, F11, F22, F91 ve diğer pek çok kaliteyi kapsar.
• ASTM A336: Enerji üretimi ve kimyasal işlemlerde kaplar, vanalar ve bağlantı parçaları için kullanılan basınçlı ve yüksek sıcaklık parçalarına yönelik dövme çelikleri kapsar.
• ASTM A508: Basınçlı kaplar için söndürülmüş ve temperlenmiş, vakumla işlenmiş karbon ve alaşımlı çelik dövme parçalar; nükleer basınçlı kap uygulamalarında yoğun olarak kullanılır.
• EN 10250: Alaşımsız çelikleri, alaşımlı özel çelikleri ve paslanmaz çelikleri kapsayan parçalarla birlikte, genel mühendislik amaçlı açık kalıplı çelik dövmelere yönelik Avrupa standardı.
• ISO 9606 ve AS 1085: Belirli ulusal pazarlarda alaşımlı çelik dövme kalifikasyonunu düzenleyen bölgesel standartlar.
• NACE MR0175 / ISO 15156: Kendi başına bir dövme standardı değildir ancak hidrojen sülfit (H₂S) içeren ortamlarda kullanılan alaşımlı çelik bileşenlere yönelik gereksinimleri belirtir; petrol ve gaz ekşi servisindeki dövme işlemleri için kritik olan sertlik sınırları da dahil.

Birçok kritik uygulama için standardın belirlenmesi tek başına yeterli değildir. Ek gereksinimler – örneğin Ek S1 (Düşük sıcaklıkta Charpy testi) , ASTM A388'e göre ultrasonik muayene veya PWHT simülasyon testi, temel standardın tam olarak kapsamadığı uygulamaya özel riskleri ele almak için satın alma siparişine eklenir.

Mekanik Özellikler: Alaşımlı Çelik Dövülerek Nasıl Karşılaştırılır

Alaşımlı Çelik dövme parçalarla elde edilebilecek mekanik özellikler, kaliteye, ısıl işlem durumuna ve kesit boyutuna bağlı olarak çok geniş bir aralığı kapsar. Aşağıdaki tablo, su verilmiş ve temperlenmiş durumdaki yaygın olarak dövülmüş alaşımlı çelik kaliteleri için temsili özellik verilerini sağlar:

Alaşımlı Çelik dövme kullanıcıları için önemli bir kavram, bölüm boyutu etkisi . Dövme kesiti arttıkça parçanın çekirdeği su verme sırasında daha yavaş soğur, bu da yüzeye göre daha düşük sertlik ve mukavemet değerlerine neden olur. Bu, genellikle Jominy son söndürme testiyle ölçülen sertleşebilirlik ile karakterize edilir. Daha yüksek sertleşebilirliğe sahip kaliteler (AISI 4340'a karşı AISI 4140 gibi) daha büyük kesitlerde sertliği daha tutarlı bir şekilde korur; bu nedenle 4340, büyük çaplı şaftlar ve kalın diskler gibi ağır kesitli dövme parçalar için tercih edilen seçimdir.

Alaşımlı Çelik Dövmeler için Isıl İşlem Seçenekleri

Isıl işlem, çeliğin alaşım kimyasının dövmenin nihai mekanik özelliklerine dönüştürüldüğü yerdir. Farklı işlem yolları, aynı alaşımlı çelik kalitesinden büyük ölçüde farklı özellik profilleri üretir:

Normalleştirme

870°C–950°C'ye ısıtma ve havayla soğutma, tane yapısını iyileştirir ve dövme prosesindeki iç gerilimleri ortadan kaldırır. Normalleştirilmiş Alaşımlı Çelik dövmeler orta derecede dayanıma ve makul tokluğa sahiptir ancak genellikle su verilmiş ve temperlenmiş özelliklerin gerekli olduğu zorlu yapısal uygulamalarda kullanılmazlar.

Söndürme ve Temperleme (QT)

Yapısal Alaşımlı Çelik dövmeler için en yaygın ısıl işlem. Östenitleme (tipik olarak 840°C–880°C Çoğu CrMo sınıfı için), martensit oluşturmak için yağda veya suda hızlı söndürme, ardından kırılgan martensitin daha sert temperlenmiş bir martensit yapısına ayrıştırılması için kontrollü bir sıcaklıkta temperleme. Temperleme sıcaklığı, mukavemet-tokluk dengesini ayarlamak için birincil kaldıraçtır; daha yüksek temperleme sıcaklıkları, mukavemeti azaltır ancak tokluğu ve sünekliği artırır.

Tavlama

Tam tavlama (Ac3'ün üzerinde ısıtma ve fırında soğutma), en yumuşak, en işlenebilir koşulu sağlar; son ısıl işlemden önce kapsamlı bir sonraki işleme gerektiren dövme parçalar için kullanışlıdır. 52100 gibi yüksek karbonlu alaşımlı çelikler için kullanılan küreselleştirme tavlaması, karbürleri küresel parçacıklara dönüştürerek sertleşmeden önce işlenebilirliği ve boyutsal stabiliteyi maksimuma çıkarır.

Karbonlama ve Yüzey Sertleştirme

AISI 8620 gibi düşük karbonlu kalitelerden dövülmüş dişliler, eksantrik milleri ve yatak yatakları için karbürleme (gaz veya vakum), karbonu yüzey katmanına tipik olarak 100 m derinliğe kadar sokar. 0,8 mm ila 2,0 mm Bunu su verme ve düşük sıcaklıkta temperleme takip eder. Sonuç, sağlam, yorulmaya dirençli bir çekirdeğe sahip sert bir yüzeydir (60-63 HRC). Bu, temas geriliminin hakim olduğu uygulamalar için gerekli olan bir kombinasyondur.

Kaynak Sonrası Isıl İşlem (PWHT)

Özellikle basınçlı kap ve boru uygulamalarında, fabrikasyon montajlara kaynak yapılan Alaşımlı Çelik dövme parçalar, genellikle kaynak ısısından etkilenen bölgenin gerilimini azaltmak ve tokluğu yeniden sağlamak için PWHT gerektirir. CrMo kaliteleri için PWHT sıcaklıkları, ASME Bölüm VIII gibi kodlarda, tipik olarak aşağıdaki aralıkta kesin olarak belirtilir: 650°C ila 760°C kesit kalınlığına bağlı olarak minimum süre tutulur.

Alaşımlı Çelik, Karbon Çelik ve Paslanmaz Çelik - Ayrımları Açıklığa kavuşturmak

Hangi çelik alaşımının belirtildiğini anlamak, farklı çelik kategorileri arasındaki sınırların açıklığa kavuşturulmasını gerektirir; bunlar genellikle pratikte karıştırılır:

Dövme bir bileşen için bu kategoriler arasındaki seçim, temelde bir mühendislik ekonomisi problemidir. Çoğu durumda, düşük alaşımlı Alaşımlı Çelik dövme parçalar maliyet, mekanik performans ve işlenebilirlik arasında en iyi dengeyi sunar. Paslanmaz çelik dövme parçalar yalnızca korozyon gerekliliği veya hijyen gerekliliği önemli maliyet artışını gerçekten haklı çıkardığında seçilir - genellikle 3× ila 6× malzeme maliyeti karşılaştırılabilir mukavemete sahip düşük alaşımlı bir kaliteyle karşılaştırıldığında.

Alaşımlı Çelik Dövme Parçaların Kalite Kontrolü ve Muayenesi

Güvenliğin kritik olduğu uygulamalarda Alaşımlı Çelik dövmelere yönelik kalite güvence süreci kapsamlı ve çok katmanlıdır. Sağlam bir denetim programı genellikle aşağıdaki alanları kapsar:

• Isı analizi incelemesi: Çelik üreticisinin pota analizi ve ürün analizi, geçerli standardın bileşim sınırlarına göre doğrulanır. Fosfor ve kükürt gibi kritik elementler aşağıda tutulur %0,025 ve %0,015 sırasıyla yüksek kaliteli dövmeler için, çünkü bu elemanlar tane sınırlarına ayrılıyor ve tokluğu azaltıyor.
• Boyutsal inceleme: Dövme parçalar, kalibre edilmiş ölçüm araçları, CMM ekipmanı veya karmaşık geometriler için 3D tarama kullanılarak tanımlanmış aşamalarda (dövme boyutları, kaba işlenmiş boyutlar ve son işlenmiş boyutlar) çizime göre kontrol edilir.
• Sertlik testi: Brinell veya Rockwell sertliği, tekdüze tepkiyi doğrulamak ve özellik bandına ulaşıldığını doğrulamak için ısıl işlemden sonra dövme üzerinde birden fazla yerde ölçülür. Büyük dövme parçalar için kesit boyunca sertlik araştırmaları gerekebilir.
• Ultrasonik test (UT): Düz ışın ve açılı ışın UT, yüzeyden görünmeyen iç kalıntıları, bindirmeleri, dikişleri veya çatlakları tespit etmek için kullanılır. Kritik bileşenler için, eşdeğer düz tabanlı delik (FBH) boyutları kadar sıkı reddetme kriterleri ile %100 hacimsel kapsama gereklidir. 3 mm veya daha küçük .
• Manyetik parçacık denetimi (MPI): Yüzey ve yüzeye yakın süreksizliklerin tespiti için uygulanır. MPI, ferromanyetik yapısı nedeniyle alaşımlı çelik üzerinde özellikle etkilidir ve dövme bindirmelerini, söndürme çatlaklarını ve yüzey dikişlerini tanımlamak için oldukça hassas bir yöntem sağlar.
• Test bloklarından yıkıcı testler: Çekme numuneleri, Charpy darbe numuneleri ve kırılma tokluğu numuneleri (şartnamenin gerektirdiği durumlarda), üretim dövmesi ile aynı termal geçmişi deneyimleyen özel test kuponlarından işlenir. Test sonuçları, dövmenin izlenebilirlik kaydını oluşturan malzeme test raporunda (MTR) belgelenir.

DNV, Bureau Veritas, Lloyd's Register veya TÜV gibi tanınmış bir denetim kurumu tarafından yapılan üçüncü taraf denetimi, nükleer, açık deniz veya diğer düzenlemeye tabi uygulamalara yönelik Alaşımlı Çelik dövme parçaları için standart uygulamadır ve üreticinin süreçlerinin ve test sonuçlarının belirtilen gereksinimleri karşıladığının bağımsız bir şekilde doğrulanmasını sağlar.

Alaşımlı Çelik ve Dövme Teknolojisinde Yükselen Trendler

Alaşımlı çelik ve Alaşımlı Çelik dövme alanı statik değildir. Birçok önemli gelişme, malzeme seçimi, üretim yöntemleri ve uygulama sınırlarının çerçevesini yeniden şekillendiriyor:

Mikroalaşımlı (HSLA) Dövme Çelikleri

Yüksek mukavemetli düşük alaşımlı (HSLA) çelikler, kontrollü termomekanik işleme ve mikro niyobyum ilaveleri yoluyla su verilmiş ve temperlenmiş kalitelerle karşılaştırılabilir bir mukavemet elde eder ( %0,03–%0,05 Nb ), vanadyum ve titanyum. Otomotiv dövmesinde bu, biyel kolları ve krank milleri için söndürme ve temperleme adımının ortadan kaldırılmasına, enerji tüketiminin, çevrim süresinin ve distorsiyonun azaltılmasına olanak sağlamıştır. Kontrollü soğutma sırasında çökeltme sertleştirmesi, ayrı bir ısıl işlem adımı olmadan 600-900 MPa'lık akma dayanımı sağlar.

Rüzgar Enerjisi için Gelişmiş Yüksek Mukavemetli Çelikler

Açık deniz rüzgar türbini ana şaftları ve planet taşıyıcı muhafazaları, büyük Alaşımlı Çelik dövme malzemelere yönelik büyüyen bir talep sektörünü temsil etmektedir. Bu bileşenler, değişken genlikli yükleme altında uzun yorulma ömrü ile birlikte -40°C'ye kadar sıcaklıklarda yüksek tokluk gerektirir. Optimize edilmiş CrNiMo kimyalarına ve kontrollü kükürt şekli işlemine (nadir toprak veya kalsiyum ilaveleri) sahip özel kaliteler, özel olarak gereksinimleri karşılamak üzere geliştirilmiştir. 20 yıl tasarım ömrü Bu uygulamaların gereksinimleri.

Simülasyon Odaklı Dövme Proses Tasarımı

DEFORM, Simufact ve QForm gibi sonlu elemanlar analizi (FEA) yazılımları artık alaşımlı çelik bileşenlerin dövülmesi sırasında metal akışını, kalıp dolumunu, gerinim dağılımını ve sıcaklık gelişimini simüle etmek için rutin olarak kullanılıyor. Bu, süreç mühendislerinin ilk fiziksel denemeden önce kalıp geometrisini, dövme sırasını ve indirgeme oranlarını optimize etmesine, hurda oranlarını azaltmasına ve karmaşık Alaşımlı Çelik dövme parçaları için geliştirme zaman çizelgelerini kısaltmasına olanak tanır. Birleşik mikro yapı modelleri ayrıca dövme ve sonraki ısıl işlem sırasında tane boyutu gelişimini ve faz dönüşüm davranışını da tahmin edebilir.

Hidrojen Depolama ve Yakıt Pili Uygulamaları

Hidrojen ekonomisinin büyümesi, atomik hidrojenin çelik kafes içine yayıldığı ve sünekliği ve kırılma tokluğunu azalttığı özellikle zorlayıcı bir bozunma mekanizması olan hidrojen kırılganlığına direnebilen Alaşımlı Çelik dövmelere olan talebi artırıyor. Hidrojen basınçlı kaplar ve boru hattı bileşenleri için azaltılmış karbon içeriğine, kontrollü tane boyutuna ve temperlenmiş martensit veya beynitik mikro yapılara sahip kaliteler belirlenmekte ve güvenli çalışma stres sınırlarını belirlemek için kırılma mekaniği değerlendirme yöntemleri uygulanmaktadır.

Dövme Bir Bileşen için Doğru Alaşımlı Çelik Kalitesinin Seçilmesi

Belirli bir dövme uygulaması için doğru alaşımlı çelik kalitesinin seçilmesi, birden fazla rekabet eden gereksinimin dengelenmesini gerektirir. Aşağıdaki kontrol listesi not seçimine yönelik yapılandırılmış bir yaklaşım sağlar:

• Mekanik özellik gerekliliklerini tanımlayın: Tasarım sıcaklığında minimum çekme mukavemeti, akma mukavemeti, uzama ve darbe enerjisi. Bu değerler uygun güvenlik faktörleriyle birleştiğinde gereken dayanıklılık seviyesini belirler.
• Bölüm boyutunu belirleyin: Tartışıldığı gibi, daha büyük bölümler, tam sertleşmeyi sağlamak için daha yüksek sertleşebilirlik dereceleri gerektirir. Çapı veya kalınlığı 100 mm'nin üzerindeki kesitler için, 4340 veya EN24 gibi nikel ve molibden katkılı kaliteler genellikle 4140 gibi daha basit CrMo kalitelerine göre tercih edilir.
• Çalışma ortamını değerlendirin: Korozyon, oksidasyon veya hidrojene maruz kalma bir faktör mü? 400°C'nin üzerindeki yüksek sıcaklıktaki hizmetler genellikle CrMo veya CrMoV kalitelerini gerektirir. Aşındırıcı ortamlar, eğer korozyon toleransı engelleyici ise, bir yüzey işlemi, kaplama veya paslanmaz çeliğe geçiş gerektirebilir.
• Kaynaklanabilirlik ve imalat kısıtlamalarını göz önünde bulundurun: Daha yüksek karbon eşdeğeri (CE) değerleri kaynakta çatlama riskini artırır. Dövme kaynak yapılacaksa aşağıda CE yazan bir kalite seçin 0.45 mümkünse veya uygun ön ısıtma, pasolar arası sıcaklık kontrolü ve PWHT için plan yapın.
• Kullanılabilirliği ve maliyeti kontrol edin: 4340 ve EN24 gibi birinci sınıf kaliteler dünya çapında kolaylıkla temin edilebilirken, daha özel kalitelerin teslimat süreleri daha uzun ve primleri daha yüksek olabilir. Belirtmeden önce istenen tedarikçiden gerekli boyutun mevcut olduğunu doğrulayın.
• Geçerli kod veya standarda uygunluğu doğrulayın: Pek çok endüstri keyfi kalite seçimine izin vermez; geçerli tasarım kodu (ASME, EN, DNV, MIL-SPEC) izin verilen kaliteleri kısıtlayabilir. Seçilen alaşımlı çelik kalitesinin uygulamaya yönelik geçerli standart kapsamında listelendiğini veya onaylandığını daima doğrulayın.

Bu faktörler sistematik olarak değerlendirildiğinde, Alaşımlı Çelik dövmeler için uygun alaşımlı çeliğin seçimi bir tahminden ziyade iyi tanımlanmış bir mühendislik kararı haline gelir. Tasarım aşamasında doğru malzeme seçimine yapılan yatırım, kötü malzeme seçiminin sonradan düzeltilmesinden daha düşük toplam yaşam döngüsü maliyeti, daha az arıza riski ve daha öngörülebilir hizmet performansı sağlar.
