Çeliğin Erime Noktası Nedir?
1370°C – 1540°C / 2500°F – 2800°F
Çelik tek bir sabit sıcaklıkta erimez. Çelik, genellikle krom, nikel, manganez veya molibden gibi elementlerle birleştirilen bir demir ve karbon alaşımı olduğundan, erime noktası kesin bir rakam yerine belirli bir aralık dahilinde düşer. Çoğu ticari çelik kalitesi arada bir yerde sıvıya dönüşmeye başlar. 1370°C ve 1540°C (2500°F ila 2800°F) , söz konusu kalitenin tam kimyasal yapısına bağlı olarak kesin değer değişimi ile.
Bu aralık metalurjistler için merakın çok ötesinde bir öneme sahiptir. Dökümhaneler bunu fırın hedeflerini belirlemek için kullanır, imalatçılar bunu kaynak veya kesme işlemlerinin tam sıvılaşmaya ne kadar yaklaştığını anlamak için kullanır ve mühendisler bunu bir yapının aşırı ısıya maruz kalması durumunda nasıl davranacağını yargılamak için kullanır. Erime noktasındaki yüz derecelik bir salınım, fırının enerji tüketimini, refrakter astar seçeneklerini ve hatta belirli bir uygulama için seçilen çeliğin kalitesini bile değiştirebilir.
Birbiriyle ilişkili iki terimi erkenden ayırmaya değer. katılaşma sıcaklık erimenin başladığı yerdir ve sıvılaşma sıcaklık metalin tamamen sıvı olduğu yerdir. Bu iki nokta arasında çelik, dökümhane operatörlerinin bazen duygusal bölge olarak adlandırdığı, karışık, kısmen erimiş bir halde bulunur. Döküm ve dökme kararları bu bölge göz önünde bulundurularak alınır, çünkü çok erken dökmek eksik akış riski taşırken, aşırı ısıtma da enerji israfına neden olur ve nihai ürünü zayıflatacak şekilde tane büyümesini destekleyebilir.
Pratik bir örnek düşünün. Oksi-yakıt hamlacı ile çelik levhayı kesen bir yapısal imalat atölyesi, erime noktasının çok üzerinde bir alev sıcaklığıyla çalışmaktadır, bu nedenle kesilen kenar kısa süreliğine sıvılaşır ve oksijen akışı tarafından uçup gider. Bunun tersine, bir motor bloğunu döken bir dökümhane, metali kasıtlı olarak sıvılaşma sıcaklığının sadece küçük bir marj üzerinde ısıtır, çünkü aşırı aşırı ısınma yakıtı boşa harcar ve bitmiş dökümü bozabilir. Aynı fiziksel özellik, yani erime noktası, sürece bağlı olarak tamamen farklı iki işletme kararına yol açar.
Çeliğin Erime Noktası Neden Bu Kadar Değişiyor?
Saf demir, karşılaştırmalı olarak öngörülebilir bir 1538°C'de (2800°F) erir. Karbon ve diğer alaşım elementleri piyasaya sunulduğu anda bu sayı değişmeye başlar. Her element, metalin kristal kafesini biraz farklı şekilde değiştirir ve kümülatif etki, çelik ailesinde görülen geniş erime aralığını üretir.
Karbon
Karbon içeriğindeki küçük artışlar bile erime noktasını belirgin şekilde düşürür. Karbonun kabaca yüzde 0,05'ten yüzde 2,0'a yükseltilmesi erime noktasını 100°C'nin oldukça üzerine çekebilir; bu nedenle yüksek karbonlu takım çelikleri genellikle çok düşük karbonlu yumuşak çeliğe göre daha düşük sıcaklıklarda erir.
Krom
Krom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nikel
Nikel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Manganez
Manganez is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Aylybdenum
Aylybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silikon
Silikon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Eser miktardaki yabancı maddeler de önemlidir. Hammaddelerden arta kalan kükürt ve fosfor, uygun şekilde rafine edilmediği takdirde, tane sınırlarındaki etkili erime davranışını azaltabilir ve metalin, toplu erime noktasına yaklaşmadan önce bile yüksek çalışma sıcaklıklarında kırılgan hale geldiği ve çatlamaya eğilimli olduğu sıcak kısalık adı verilen bir olguya katkıda bulunabilir. Bu, modern çelik üretiminin, yalnızca birincil alaşım ilavelerini takip etmek yerine, artık element seviyelerini sıkı bir şekilde kontrol etmeye bu kadar önem vermesinin bir nedenidir.
Malzeme seçen herkes için pratik çıkarım, "çeliğin erime noktası" ifadesinin aslında birbiriyle yakından ilişkili bir değerler ailesi için kısaltma olmasıdır. Bir depo zemininde yan yana duran biri yumuşak çelik, diğeri yüksek karbonlu takım çeliği olan iki bobinin erime noktaları, her ikisi de doğru şekilde çelik olarak tanımlansa bile 100 santigrat derecenin üzerinde farklılık gösterebilir.
Çelik Tipine Göre Erime Noktaları
Aşağıdaki tablo, yaygın çelik ailelerini ve her biriyle tipik olarak ilişkili erime aralıklarını gruplandırmaktadır. Bu rakamlar, tek bir fabrikanın spesifikasyon sayfasından ziyade genel sektör referanslarını yansıtmaktadır; bu nedenle, kritik bir hesaplamanın parçası haline gelmeden önce her zaman belirli bir ısı veya kalite için kesin değerleri sertifikalı verilerle karşılaştırarak doğrulayın.
| Çelik Türü | Erime Noktası (°C) | Erime Noktası (°F) |
|---|---|---|
| Düşük karbonlu (yumuşak) çelik | 1410 – 1530 | 2570 – 2785 |
| Orta ve yüksek karbonlu çelik | 1410 – 1530 | 2570 – 2785 |
| Paslanmaz çelik | 1375 – 1530 | 2500 – 2785 |
| Düşük alaşımlı çelik | ≈ 1432 | ≈ 2610 |
| Yüksek alaşımlı çelik | ≈ 1415 | ≈ 2600 |
| Takım çeliği | 1400 – 1425 | 2550 – 2600 |
| Yapısal çelik | ≈ 1425 | ≈ 2600 |
Nasıl olduğuna dikkat edin takım çeliği ve yapısal çelik biraz daha alçakta duruyor daha geniş karbon çelik banttan daha. Takım çelikleri, erime noktasını aşağı çeken daha yüksek karbon ve ek alaşım elementleri taşır ve yapısal kaliteler, en yüksek fırın sıcaklıklarına dayanmak yerine kaynaklanabilirlik ve tokluk için formüle edilmiştir.
Ayrıca herhangi bir kategoride aralığın eşit şekilde dağılmadığını da belirtmek gerekir. 1020 yumuşak çelik ve 1095 yüksek karbonlu çeliklerin her ikisi de teknik olarak karbon çeliğidir, ancak daha yüksek karbon kalitesi sürekli olarak bandın alt ucuna doğru yerleşirken, daha zayıf kalite ise üst uca doğru yerleşir. Karışık bir hurda veya stok partisi için fırın ayarlarını belirleyen herkes, tek bir orta nokta sıcaklığının her parçaya eşit şekilde uyacağını varsaymak yerine bu yayılımı hesaba katmalıdır.
Çeliğin Erime Noktası Aslında Nasıl Ölçülüyor?
Erime noktası rakamları tahmine dayalı değildir. Metalurji uzmanları ve malzeme laboratuvarları, belirli bir çelik bileşimi için katılaşma ve sıvılaşma sıcaklıklarını belirlemek için bir avuç yerleşik tekniğe güveniyor.
Diferansiyel termal analiz
Küçük bir numune, inert bir referans malzemesinin yanında ısıtılır ve ikisi arasındaki sıcaklık farkı takip edilir. Çelik numunesinin fazı değiştirmek için ekstra ısıyı emdiği nokta, katılaşma ve sıvılaşma noktalarını tam olarak ortaya çıkarır.
Optik pirometri
Üretim fırınlarında, temassız optik pirometreler, metale doğrudan temas eden bir prob olmadan yüzey sıcaklığını tahmin etmek için erimiş veya erimişe yakın çelik tarafından verilen radyant enerjiyi okur; bu, bir termokuplun sıvı çelik tarafından ne kadar hızlı tüketileceği göz önüne alındığında çok önemlidir.
Daldırma termokuplları
Tek kullanımlık, kurban termokupl probları, kısa bir okuma için doğrudan erimiş çeliğe batırılır. Her bir prob bir kez kullanılıp atılır, çünkü uç ısı nedeniyle tahrip olur, ancak okuma o tek ölçüm için son derece doğrudur.
Faz diyagramı referansı
Mühendisler, her seferinde fiziksel bir numuneyi ölçmek yerine, bileşim değiştikçe katılaşma ve sıvılaşma sıcaklıklarının nasıl değiştiğini haritalandıran ve erime davranışının bilinen bir kimyadan tahmin edilmesine olanak tanıyan demir-karbon faz diyagramına ve alaşıma özgü faz diyagramlarına sıklıkla başvurur.
Üretim fırınları tipik olarak bu yöntemlerin birkaçını birleştirir. Sürekli bir optik pirometre, bir ısıtma işlemi boyunca genel eğilimleri izleyebilir ve periyodik daldırma termokupl düşüşleri, fırına dokunmadan hemen önce gibi önemli karar noktalarında gerçek banyo sıcaklığını doğrulayabilir.
Fırından Külçeye: Çelik Aslında Nasıl Eritilir?
Üretim genelinde erime noktasının nerede devreye girdiğini anlamak, sayının neden arka plandaki bir olgu yerine bu kadar kritik bir işletme parametresi olarak ele alındığını açıklamaya yardımcı olur.
Elektrik ark ocağı (EAF)
Hurda çelik, refrakter kaplı bir kaba yüklenir ve büyük grafit elektrotlar ile yük arasına çarpan elektrik arkları kullanılarak eritilir. Banyo sıcaklıkları rahatça sıvılaşma noktasının üzerine, genellikle 1600°C ila 1700°C aralığına itilir, böylece tam erime sağlanır ve dökümden önce rafinasyon reaksiyonları için zaman tanınır.
Temel oksijen fırını (BOF)
Aylten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
İndüksiyon ocağı
Daha küçük partiler veya özel alaşımlar üreten dökümhanelerde yaygın olarak kullanılan indüksiyon fırınları, şarjı doğrudan ısıtmak için elektromanyetik alanlar kullanır ve sıvılaşma noktasının üzerinde belirli bir aşırı ısınma hedefine ulaşmaya çok uygun hassas sıcaklık kontrolü sunar.
Her durumda, hedef banyo sıcaklığı, zemin olarak alaşımın spesifik sıvılaşma noktası artı operatöre dökme, alaşım eklemeleri ve bir kalıba veya sürekli döküm makinesine aktarım sırasında sıcaklık kaybı için çalışma süresi veren bir aşırı ısınma marjı ile ayarlanır. Çok az aşırı ısınma, çeliğin kalıba ulaşmadan önce kısmen katılaşması riskini taşır; çok fazla enerji israfına neden olur ve refrakter aşınmasını artırabilir.
Erime Noktası ve Yapısal Arıza Sıcaklığı
~1370–1540°C
Çeliğin fiziksel olarak katı halden sıvı hale geçtiği sıcaklık. Bu noktaya ulaşmak için bir fırın veya son derece yoğun, sürekli bir ısı kaynağı gerekir.
~500–600°C
Yük taşıyan çeliğin, metal erimiş hale gelmeden çok önce, tasarlanan yükünü artık güvenli bir şekilde destekleyemeyecek kadar gücünü kaybetmeye başladığı sıcaklık aralığı.
Bu ayrım çeliğin davranışıyla ilgili en yanlış anlaşılan noktalardan biridir. Bir çelik kirişin kırılması için erimesine gerek yoktur. Yapısal çelik, kabaca 500 ila 600°C'yi geçtiğinde tipik olarak oda sıcaklığındaki akma dayanımının yalnızca bir kısmını korur; bu nedenle yangından korunma mühendisliği, çeliği erime noktasının altında tutmak yerine bu eşiğin altında tutmaya odaklanır. Yangına dayanıklılık için tasarım yapan bir mimar veya mühendis, erimiş çeliği kalıba döken bir dökümhane operatöründen tamamen farklı bir sayı ile çalışmaktadır.
Yükleme aynı zamanda resmi de değiştirir. Hafif yüklü bir eleman, deforme olmadan önce ağır yüklü bir elemana göre daha yüksek sıcaklıklara dayanabilir, dolayısıyla herhangi bir yapısal elemanın kesin arıza sıcaklığı, tek bir evrensel sayıya değil, nominal kapasitesine göre ne kadar ağırlık taşıdığına bağlıdır.
Erime noktası ile fonksiyonel arıza arasındaki bu boşluk aynı zamanda çeliğin neden birdenbire bozulmak yerine yavaş yavaş güç kaybettiği şeklinde tanımlandığını da açıklıyor. Yaklaşık 200°C ile 300°C arasında çoğu karbon çeliği oda sıcaklığındaki mukavemetlerinin neredeyse tamamını korur. Buradan yukarıya doğru, güç eğrisi artan bir hızla aşağıya doğru bükülür, dolayısıyla yapısal bir hesaplama için 500°C ile 600°C arasındaki fark, oda sıcaklığına yakın aynı yüz derecelik farktan çok daha önemlidir.

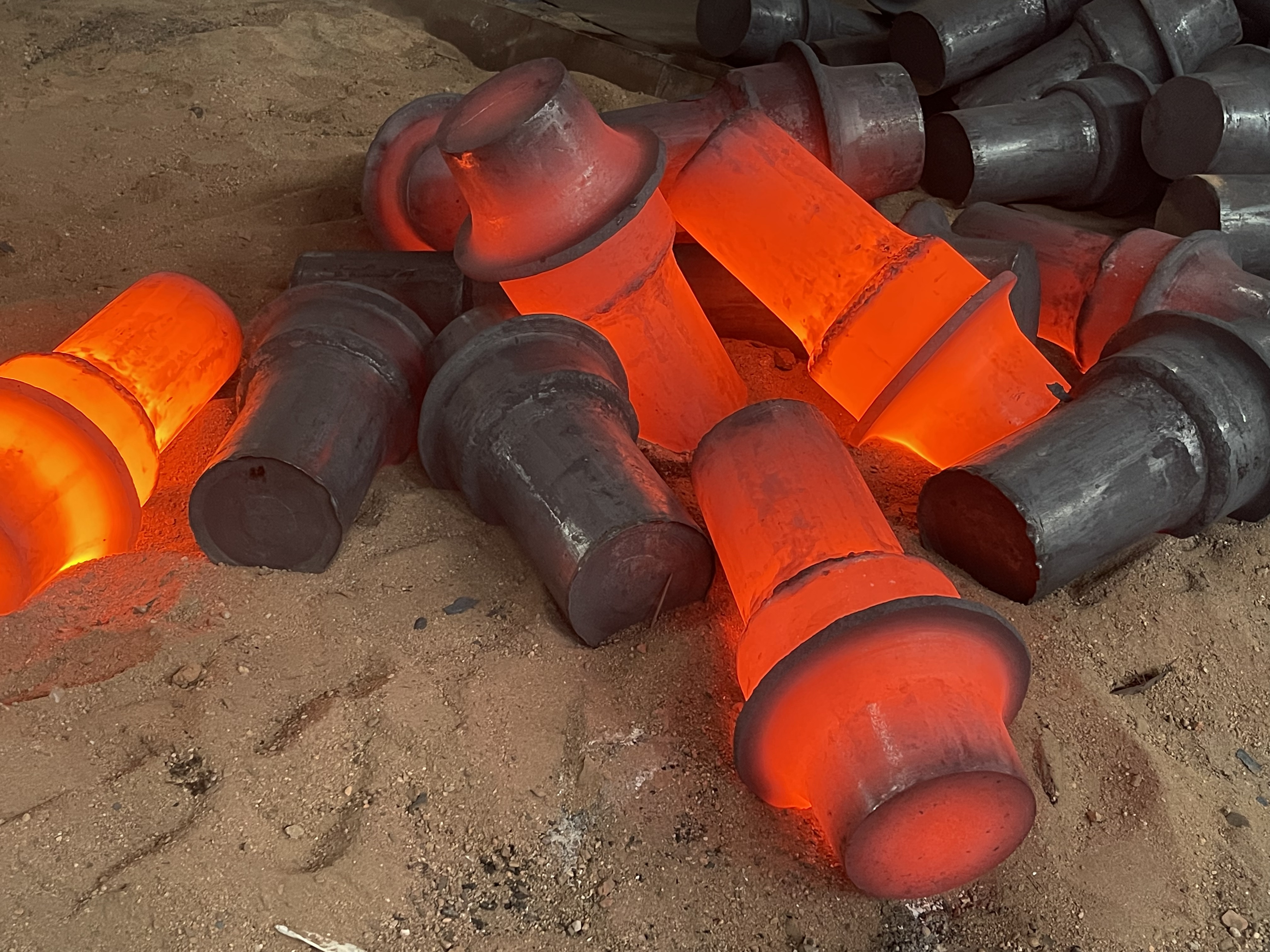

Dövme ve İmalatta Çelik Erime Noktası
Erime noktası, dövme atölyesinde en önemli sayı değildir. Önemli olan dövme sıcaklık penceresi , erime aralığının altında rahat bir şekilde oturan, böylece metalin çekiçleme veya presleme yoluyla yeniden şekillendirilebilecek kadar sıcak olmasına rağmen sıvılaşmaya asla yaklaşmayan bir bant.
Kütüğün ısıtılması
Çelik stok, bir fırında, birçok karbon ve alaşım kalitesi için genellikle 1100°C ila 1250°C (kabaca 2000°F ila 2300°F) civarında belirtilen sıcak çalışma aralığına doğru ısıtılır; bu, bu makalede daha önce gösterilen erime aralığının çok altındadır.
Eşit sıcaklık için ıslatma
İş parçası, ısının enine kesiti boyunca eşit bir şekilde nüfuz etmesine yetecek kadar uzun bir sıcaklıkta tutulur, böylece yüzeyin işlenebilir olduğu ancak çekirdeğin hala nispeten soğuk ve deformasyona dirençli olduğu bir durumdan kaçınılır.
Çelik dövme baskı altında
Çekiçler, presler veya haddeleme ekipmanı, yumuşamış ancak hala katı olan çeliği istenen forma yeniden şekillendirir. Erime noktasının çok altında kalmak, tane yapısını sağlam tutar ve dövme parçaların, döküm muadilleriyle karşılaştırıldığında dayanıklılık açısından neden ödüllendirildiğinin bir parçasıdır.
Kontrollü soğutma
Şekillendirmeden sonra parça, dövme işleminin elde etmek üzere tasarlandığı mekanik özellikleri korumak için kontrollü bir şekilde, bazen de ardından gelen ısıl işlemle soğutulur.
Dövme sıcaklığı ile erime noktası arasındaki boşluğu anlamak, dövme ekipmanının neden bu şekilde tasarlandığı hakkında çok şey açıklıyor. Fırın kontrolleri, pirometreler ve ıslatma süresi prosedürlerinin tümü, iş parçasını güvenli bir şekilde dövme penceresinin içinde tutmak için mevcuttur. Bu pencereyi aşarsanız erime aralığına doğru sürüklenirseniz, yanmış çelik, kaba tane yapısı ve şekillendirme sırasında çatlama riski keskin bir şekilde artar. Bu, deneyimli mağazaların erime noktası verilerini bir işletme hedefi olarak değil, herhangi bir sıcak çalışma prosesi sırasında uzak durulması gereken sert bir tavan olarak ele almasının nedenlerinden biridir.
Sıcak dövme vs soğuk dövme
Çelik dövme işlemlerinin çoğu, yukarıda açıklanan sıcaklık penceresinde sıcak gerçekleşir, çünkü ısıtılan çelik, oda sıcaklığında çeliğe göre çok daha az kuvvetle deforme olur ve çalışırken yeniden kristalleşerek iç gerilimin oluşmasını önler. Soğuk dövme ise bunun tersine, çeliği oda sıcaklığında veya buna yakın bir sıcaklıkta şekillendirir ve ısıdan ziyade metalin sünekliğine dayanır. Soğuk dövme, erime noktası tartışmasıyla doğrudan bağlantılı değildir, ancak sıcak ve soğuk dövme arasındaki seçimin kısmen belirli bir çelik sınıfının özelliklerinin, termal sınırlarına yaklaştıkça veya bu sınırlara yaklaştıkça nasıl değiştiğine bağlı olması nedeniyle bahsetmeye değer.
Dövme sırasında aşırı ısınmaya bağlı yaygın kusurlar
Bir fırın operatörü stokun erime aralığına çok yaklaşmasına izin verdiğinde, bir takım öngörülebilir kusurlar ortaya çıkma eğilimi gösterir. Tane büyümesi, tokluğu azaltan kaba bir iç yapı üretir. Bazen yanma olarak adlandırılan tane sınırlarında başlayan erime, parçanın büyük kısmı hiçbir zaman gözle görülür şekilde sıvılaşmasa bile malzemeye kalıcı olarak zarar verebilir. Sıcaklık arttıkça kireç oluşumu hızlanır, malzeme israf edilir ve sonraki işlemler karmaşıklaşır. Bu işaretlerin erken fark edilmesi, fırın sıcaklık kontrolü ve izlemenin dövme operasyonlarında neden merkezi bir odak noktası olmaya devam ettiğinin bir parçasıdır.
Kaynak ve Kesmede Dövmeyle Karşılaştırıldığında Erime Noktası
Kaynak ve termal kesme, dövme işleminin sıcaklık spektrumunun karşı ucunda yer alır. Dövmenin kasıtlı olarak erime aralığını engellediği durumlarda kaynak, iki parça çeliğin birbirine kaynaştırılması için en azından yerel olarak bu seviyeye ulaşmaya bağlıdır.
Ark kaynağı sırasında, arkın kendisi birkaç bin derecede yandığından ve lokal aşırı ısınma ana metal ile dolgu malzemesi arasında tam füzyonun sağlanmasına yardımcı olduğundan, anında kaynak havuzu tipik olarak baz çeliğin toplu erime noktasını anlamlı bir marjla aşar. Bu, tüm yükün sıcaklığa getirildiği fırın eritmesinden farklı olarak, dar ve oldukça lokalize bir olaydır. Kaynak havuzundan yalnızca kısa bir mesafede çevredeki ana metal hala oda sıcaklığına yakın olabilir, bu nedenle kaynak dik termal eğimlere neden olur ve neden ısı girdisi ve soğutma hızının kontrol edilmesi kaynak kalitesi açısından bu kadar merkezi bir öneme sahiptir.
Oksi-yakıt kesme ve plazma kesme gibi termal kesme işlemleri benzer şekilde çalışır; dar bir çelik çentiğini erime noktasının ötesine iter, böylece erimiş cüruf olarak dışarı atılabilir, bu arada çevredeki plaka ısıdan etkilenen dar bir bölge dışında yapısal olarak büyük ölçüde etkilenmez.
Çeliğin Erime Noktasının Diğer Metallerle Karşılaştırılması
Çeliğin diğer yaygın endüstriyel metallerin yanına yerleştirilmesi, özellikle yüksek sıcaklık uygulaması için malzemeler arasında seçim yapan herkes için erime davranışını bağlam içinde ortaya koymaya yardımcı olur.
| Metal | Erime Noktası (°C) | Erime Noktası (°F) |
|---|---|---|
| Kurşun | ≈ 327 | ≈ 621 |
| Çinko | ≈ 420 | ≈ 788 |
| Alüminyum | ≈ 660 | ≈ 1221 |
| Bakır | ≈ 1085 | ≈ 1985 |
| Saf demir | ≈ 1538 | ≈ 2800 |
| Çelik (genel aralık) | 1370 – 1540 | 2500 – 2800 |
| Titanyum | ≈ 1668 | ≈ 3034 |
| Volfram | ≈ 3422 | ≈ 6192 |
Çelik, alüminyum ve bakırın üzerinde rahat bir şekilde durur; bu da alüminyum ve bakırın erimek için neden çok daha az fırın enerjisine ihtiyaç duyduğunu ve daha düşük işlem sıcaklıklarının bir avantaj olduğu yerlerde yaygın olarak kullanıldığını açıklar. Titanyum çoğu çelik türünden çok daha yüksek bir sıcaklıkta erir ve tungsten kendi kategorisinde yer alır; bu nedenle tungsten, çeliği tamamen sıvılaştırabilecek aşırı, sürekli ısıya dayanması gereken filamanlar ve bileşenler için seçilir.
İlginçtir ki, çeliğin erime noktası saf demirin erime noktasına yakındır ve çoğu alaşım formülasyonunda biraz altındadır. Bu, bir elementin alaşımlanmasının saf baz metale göre erime noktasını neredeyse her zaman düşürdüğü yönündeki genel metalurjik prensiple tutarlıdır; bu model yalnızca çelik için değil, çoğu yaygın alaşım sistemi için de geçerlidir.
Çeliğin Erime Noktasına İlişkin Yaygın Yanılgılar
Çeliğin tek bir erime noktası vardır, tıpkı suyun tam olarak sıfır santigrat derecede donması gibi.
GerçeklikÇelik bir alaşımdır, dolayısıyla sabit bir sayıda durmak yerine bileşime göre değişen katılaşma ve sıvılaşma sıcaklıkları tarafından tanımlanan bir aralıkta erir.
Çelik bir yapı ancak erimeye başladığında tehlikeli hale gelir.
GerçeklikYapısal çelik, erime aralığının yüzlerce derece altında, yani 500°C ila 600°C civarında yük taşıma kapasitesinin büyük bir kısmını kaybeder, dolayısıyla metal sıvıya yakın bir noktaya gelmeden çok önce arıza riski artar.
Paslanmaz çelik, birinci sınıf bir malzeme olduğundan her zaman sade karbon çeliğinden daha yüksek bir erime noktasına sahiptir.
Gerçeklikİki aralık büyük ölçüde örtüşmektedir ve karşılaştırılan kalitelere bağlı olarak bazı karbon çelikleri, bazı paslanmaz kalitelerden daha yüksek bir erime noktasına sahip olabilir.
Dövme, şekillendirilebilecek kadar yumuşak hale getirmek için çeliğin erime noktasına yakın ısıtılmasını gerektirir.
GerçeklikSıvılaştırmaya çok yakın çalışmak tane yapısına zarar verdiğinden ve çatlama riskini arttırdığından, dövme işlemi kasıtlı olarak erime aralığının çok altında, genellikle 100°C ila 300°C daha düşük kalır.
Sıkça Sorulan Sorular
Çelik Celsius'ta hangi sıcaklıkta erir?
Çoğu ticari çelik kalitesi 1370°C ila 1540°C arasında erir; kesin rakam karbon içeriğine ve krom, nikel veya manganez gibi diğer alaşım elementlerinin varlığına bağlıdır.
Çelik Fahrenheit cinsinden hangi sıcaklıkta erir?
Fahrenheit'te aynı aralık kabaca 2500°F ila 2800°F anlamına gelir ve yine belirli kaliteye ve alaşım içeriğine bağlı olarak biraz değişir.
Paslanmaz çeliğin erime noktası karbon çeliğinden farklı mıdır?
İki aralık önemli ölçüde örtüşmektedir. Paslanmaz çeliğin sıcaklığı genellikle 1375°C ile 1530°C arasındadır, karbon çeliğinin sıcaklığı ise genellikle 1410°C ile 1530°C arasındadır, dolayısıyla belirli bir paslanmaz ile belirli bir karbon kalitesi arasındaki fark genellikle insanların beklediğinden daha küçüktür.
Yapısal çelik neden erimeden çok önce yangınlarda başarısız oluyor?
Çelik, erime aralığının çok altında bir sıcaklık olan kabaca 500°C ila 600°C'yi geçtiğinde yük taşıma kapasitesi keskin bir şekilde düşer. Çelik bu noktada hala sağlamdır ancak tasarlanan yükünü desteklemeye devam edemeyecek kadar fazla güç kaybetmiştir.
Erime noktası ile dövme sıcaklığı arasındaki fark nedir?
Erime noktası çeliğin tamamen sıvı hale geldiği noktadır. Dövme sıcaklığı, birçok kalite için genellikle 1100°C ila 1250°C civarında olan daha düşük bir çalışma aralığıdır; metalin yeniden şekillendirilebilecek kadar yumuşak olmasını sağlarken erime aralığından uzak kalmak için özel olarak seçilmiştir.
Karbon eklemek çeliğin erime noktasını yükseltir mi yoksa düşürür mü?
Karbon eklemek erime noktasını düşürür. Daha yüksek karbon içeriği erime aralığını aşağı çeker; bu da yüksek karbonlu takım çeliklerinin genellikle çok düşük karbonlu yumuşak çeliğe göre biraz daha düşük sıcaklıklarda erimesinin bir parçasıdır.
Çeliğin erime noktası neden bir sayı yerine aralık olarak veriliyor?
Çelik bir alaşımdır, saf bir element değildir, dolayısıyla saf demir gibi tek bir sabit erime noktasına sahip değildir. Tam katılaşma ve sıvılaşma sıcaklıkları, her sınıfta karbon ve alaşım elementlerinin spesifik karışımına göre değişir.
Kaynak havuzu çeliğin erime noktasına kıyasla ne kadar sıcak olur?
Tipik bir ark kaynağı kaynak havuzu, baz çeliğin toplu erime aralığının çok üzerinde, genellikle yakın ark bölgesinde yaklaşık 1600°C veya daha yüksek bir sıcaklıkta çalışır, çünkü proses, ana metal ile dolgu maddesi arasında tam bir füzyon sağlamak için yeterli aşırı ısınmaya ihtiyaç duyar.
Çeliğin erime noktası basınç veya yükseklikle değişir mi?
Erime noktası, katı termodinamik anlamda basınçla birlikte hafifçe değişir, ancak normal atmosferik koşullarda etki yeterince küçüktür ve günlük fırın, dövme veya kaynak işlemleri için pratik bir faktör değildir.
