Çelik Alaşımı Nelerden Yapılmıştır? Bileşim ve Dövme Kılavuzu

Doğrudan Cevap

Çelik alaşımı temel olarak demir ve karbondan yapılır, ancak sıradan çeliği yüksek performanslı alaşımlı çeliğe dönüştüren şey, her biri belirli mekanik veya kimyasal özelliklere katkıda bulunan krom, nikel, molibden, manganez, vanadyum veya tungsten gibi bir veya daha fazla alaşım elementinin kasıtlı olarak eklenmesidir. Alaşımlı Çelik dövme Bu zenginleştirilmiş malzemenin yüksek basınç kuvvetleri altında şekillendirilmesiyle üretilen metal işleme, endüstriyel imalatta yapısal olarak en güvenilir metal işleme biçimlerinden birini temsil eder.

Çeliğin temel bileşimi, tipik olarak karbon (C) ile aşağıdaki seviyelerde birleştirilmiş demirdir (Fe). ağırlıkça %0,05 ila %2,0 . Daha sonra uygulamaya bağlı olarak sertliği, çekme mukavemetini, korozyon direncini, tokluğu veya ısı direncini değiştirmek için alaşım elementleri kontrollü yüzdelerde eklenir. Bu bilinçli bileşim mühendisliği, alaşımlı çeliği sade karbon çeliğinden ayıran şeydir. Alaşımlı Çelik dövme Petrol ve gaz, havacılık, otomotiv ve ağır makineler gibi zorlu endüstrilerde çok değerlidir.

Alaşımlı Çeliği Oluşturan Temel Unsurlar

Alaşımlı çeliğin neyden yapıldığını anlamak, temel yapı taşlarına bakmayı gerektirir. Her öğe bir amaca hizmet eder; hiçbiri hesaplanmış bir neden olmadan eklenmez.

Demir (Fe)

Birincil ana metal. Demir yapısal omurgayı sağlar. Saf demir nispeten yumuşak ve esnektir, bu nedenle mekanik performansını artırmak için karbon ve diğer alaşım elementleri eklenir. Demir tipik olarak oluşur %97 veya daha fazla Çoğu alaşımlı çelik kalitesinin toplam bileşimi.

Karbon (C)

En kritik alaşım elementi. Karbon içeriği sertliği ve çekme mukavemetini doğrudan kontrol eder. Düşük alaşımlı çelikler aşağıdaki aralıkta karbon içerir: %0,15 ila %0,50 . Daha yüksek karbon içeriği sertliği artırır ancak kaynaklanabilirliği ve tokluğu azaltır, dövme uygulamalarında dikkatli bir denge gerektirir.

Krom (Cr)

Şu tarihten itibaren miktarlarda eklendi: %0,5 ila %18 Krom, korozyon direncini ve sertliğini önemli ölçüde artırır. %10,5'in üzerindeki seviyelerde çelik paslanmaz hale gelir. Yüksek sıcaklık uygulamalarına yönelik Alaşımlı Çelik dövmelerde krom ayrıca karbürleri yüksek sıcaklıklarda stabilize ederek ısı altında yumuşamayı önler.

Nikel (Ni)

Nikel, özellikle düşük sıcaklıklarda dayanıklılığı artırır ve korozyon direncini artırır. Yaygın olarak miktarlarda kullanılır. %1 ila %5 yapısal alaşımlı çeliklerde. Nikel, kromla birlikte basınçlı kap dövme parçaları ve türbin bileşenleri için mevcut darbeye en dayanıklı alaşımlı çeliklerden bazılarını oluşturur.

Aylybdenum (Mo)

Yüksek performanslı alaşımlı çeliklerdeki en değerli katkılardan biri olan molibden genellikle %0,15 ila %1,0 . Sertleşebilirliği, temper kırılganlığına karşı direnci ve yüksek sıcaklık dayanımını önemli ölçüde artırır. Petrol sondajı ve petrokimya ortamlarında kullanılan Alaşımlı Çelik dövmeler neredeyse her zaman molibden içerir.

Manganez (Mn)

Manganez çelik üretimi sırasında deoksidasyona katkıda bulunur ve sertleşebilirliği ve çekme mukavemetini artırır. Demir sülfür yerine manganez sülfür oluşturarak kükürdün zararlı etkilerini nötralize eder. Seviyeler genellikle %0,30 ila %1,80 standart alaşımlı çelik kalitelerinde.

Alaşımlı Çelik Nasıl Sınıflandırılır: Düşük Alaşımlı ve Yüksek Alaşımlı

Alaşımlı çeliklerin tümü bileşim veya performans açısından eşit değildir. Endüstri bunları, mevcut alaşım elementlerinin toplam yüzdesine dayalı olarak iki geniş kategoriye ayırır. Bu sınıflandırmanın dövme parametreleri, ısıl işlem gereksinimleri ve son kullanım uygulamaları üzerinde doğrudan etkisi vardır.

Alaşımlı çeliğin toplam alaşım elementi içeriğine ve tipik uygulamalara göre sınıflandırılması
Kategori	Toplam Alaşım İçeriği	Ortak Alaşım Elementleri	Tipik Uygulamalar
Düşük Alaşımlı Çelik	%8'den az	CR, Mo, Ni, Mn, V	Basınçlı kaplar, boru hatları, yapısal dövmeler, otomotiv bileşenleri
Yüksek Alaşımlı Çelik	%8 veya daha fazla	CR, Ni, Mo, W, Co	Havacılık, gaz türbinleri, kimyasal işleme, yüksek sıcaklıkta dövme
Paslanmaz Çelik (alt grup)	Minimum %10,5 Cr'nin üzerinde	CR, Ni, Mo	Gıda işleme, denizcilik, tıbbi, valf dövmeleri
Takım Çeliği (alt küme)	Değişken, yüksek C alaşımları	W, Mo, Cr, V	Kesici aletler, kalıplar, kalıplar, dövme takımları

Dövme sektöründe, Düşük alaşımlı çelikler dünya çapında üretilen Alaşımlı Çelik dövme parçaların çoğunu oluşturur , öncelikle mekanik özellikler ve maliyet verimliliği arasında mükemmel bir denge sundukları için. Yüksek alaşımlı kaliteler, performans gereksinimlerinin artan malzeme maliyetini haklı çıkardığı aşırı servis koşulları için ayrılmıştır.

Alaşımlı Çelik Nasıl Üretilir: Ham Cevherden Bitmiş Bileşime

Alaşımlı çelik üretimi, her adımda hassas kontrol gerektiren çok aşamalı bir metalurjik süreçtir. Bu sürecin anlaşılması, alaşımlı çelik dövmelerde bileşim tutarlılığının neden bu kadar önemli olduğunu açıklamaktadır; kimyadaki küçük sapmalar bile dövme parçanın nihai özelliklerini önemli ölçüde etkileyebilir.

Demir Cevheri İzabe ve Birincil Çelik Üretimi

Süreç, demir cevheri, kok ve kireçtaşının 200.000'in üzerindeki sıcaklıklarda birleştirildiği yüksek fırında başlar. 1.500°C . Bu, yüksek karbonlu, yüksek safsızlık oranına sahip bir demir türü olan pik demir üretir. Pik demir daha sonra karbon içeriğini azaltmak ve kükürt ve fosfor gibi istenmeyen yabancı maddeleri uzaklaştırmak için bazik oksijen fırınında (BOF) veya elektrik ark ocağında (EAF) rafine edilir ve ham çelik üretilir.

İkincil Metalurji ve Alaşım Elementi İlavesi

Alaşım elementleri ikincil metalurji sırasında genellikle pota fırınında eklenir. Ferro alaşımlar (demir-krom, ferro-molibden, ferro-vanadyum, vb.) hedef kimyaya ulaşmak için kesin miktarlarda eklenir. Hidrojen ve oksijen seviyelerini en aza indirmek için vakumla gaz giderme kullanılabilir; özellikle yüksek stresli ortamlara maruz kalacak Alaşımlı Çelik dövmeler için kritik öneme sahiptir. Dökümden önce kimyasal homojenliğin doğrulanması için potanın tamamı karıştırılır ve birden çok kez numune alınır.

Sürekli Döküm veya Külçe Döküm

Sıvı alaşımlı çelik, sonraki dövme işlemine bağlı olarak kütük, kütük, levha veya külçe halinde katılaştırılır. Halka dövme parçalar, şaftlar veya basınçlı kap gövdeleri gibi büyük Alaşımlı Çelik dövme parçalar için külçe dökümü sıklıkla tercih edilmektedir. Külçelerin ağırlığı birkaç yüz kilogramdan daha fazlasına kadar çıkabilir 300 metrik ton . Katılaşma hızı ve külçe geometrisi malzemenin iç sağlamlığını etkiler, bu nedenle külçe tasarımı kaliteli mühendislik sürecinin bir parçasıdır.

Homojenizasyon ve Şartlandırma

Dökme külçeler veya kütükler homojenizasyon fırınlarında tipik olarak 1.100°C ve 1.250°C katılaşma sırasında meydana gelen alaşım elementlerinin eşit olmayan dağılımı olan segregasyonu ortadan kaldırmak için uzun süreler boyunca (büyük külçeler için 48 saate kadar) kullanılır. Bu adım, kesit boyunca tekdüze özelliklerin gerekli olduğu birinci sınıf Alaşımlı Çelik dövme parçalar için tartışılamaz.

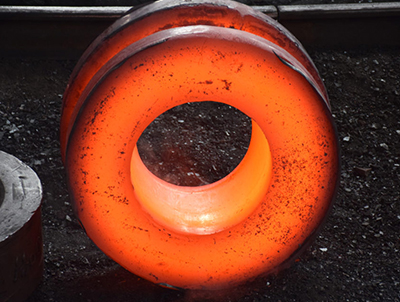

Alaşımlı Çelik Dövmeleri Dökümlerden veya Çubuk Stoktan Farklı Kılan Nedir?

Alaşımlı çelik külçe veya kütük formunda üretildiğinde, malzeme dövme işlemine tabi tutulur; bu, çeliğin iç yapısını temelden değiştiren ve mekanik özelliklerini çubuk stoğundan döküm veya işlemenin elde edebileceğinin çok ötesine yükselten termomekanik bir işlemdir.

Dövme işlemi sırasında alaşımlı çelik, dövme sıcaklık aralığına kadar ısıtılır; genellikle 1.050°C ve 1.250°C - ve daha sonra hidrolik presler, çekiçler veya halkalı haddeleme ekipmanı kullanılarak basınç kuvvetiyle şekillendirilir. Bu deformasyon süreci birkaç kritik sonuca ulaşır:

Dökümden kaynaklanan iç gözeneklilik ve büzülme boşlukları kapatılıp birleştirilir, böylece tamamen yoğun, sağlam bir malzeme oluşturulur.
Tane yapısı, parçanın şekli boyunca rafine edilir ve hizalanır, böylece birincil gerilim yönünde mukavemeti artıran yönlü bir fiber yapısı oluşturulur.
Kapanımlar ve ayrışma bantları parçalanıp yeniden dağıtılarak yorulma ömrü üzerindeki olumsuz etkileri azaltılır.
Termomekanik çalışma, kristal kafeste kontrollü dislokasyon yoğunluğunu ortaya çıkarır ve bu da daha yüksek akma dayanımına katkıda bulunur.

Sonuç şu: Alaşımlı Çelik dövme typically exhibit 20% to 40% higher fatigue strength aynı bileşime sahip eşdeğer alaşımlı çelik dökümlerle karşılaştırıldığında. Bu nedenle güvenlik açısından kritik bileşenler (türbin diskleri, iniş takımları, basınç flanşları, matkap yakaları) neredeyse her zaman döküm yerine dövme olarak belirtilir.

Dövmelerde Kullanılan Yaygın Alaşımlı Çelik Kaliteleri ve İçerdikleri

Küresel çelik endüstrisi, her biri belirli performans özellikleri için optimize edilmiş tanımlanmış bir bileşim aralığına sahip yüzlerce alaşımlı çelik kalitesini standartlaştırmıştır. Aşağıdaki kaliteler, Alaşımlı Çelik dövmelerde en yaygın kullanılanlar arasındadır:

4140

AISI 4140 — Krom-Molibden Çelik

Kompozisyon: %0,38–0,43 C, %0,80–1,10 Cr, %0,15–0,25 Mo, %0,75–1,00 Mn . Dünya çapında en yaygın kullanılan alaşımlı çeliklerden biridir. Mükemmel sertleşebilirlik, yorulma direnci ve tokluk sunar. Petrol ve gaz sektörü için genellikle şaftlar, dişliler, akslar, bağlantı çubukları ve alet mafsalları şeklinde dövülür. Isıl işlemden sonra çekme mukavemeti ulaşır 950–1.100MPa kesit kalınlığına ve temperleme sıcaklığına bağlı olarak.

4340

AISI 4340 — Nikel-Krom-Molibden Çelik

Kompozisyon: %0,38–0,43 C, %0,70–0,90 Cr, %0,20–0,30 Mo, %1,65–2,00 Ni . Uçak kalitesinde alaşımlı çelik olarak bilinen 4340, büyük kesitlerde bile olağanüstü güç ve tokluk sağlar. 4340'tan yapılan Alaşımlı Çelik dövmeler, uçak alt takımlarında, krank millerinde ve zırh sınıfı yapısal bileşenlerde kullanılır. Çekme mukavemeti aşılabilir 1.400MPa uygun şekilde ısıl işlem uygulandığında.

F22

ASTM A182 F22 — Krom-Molibden Alaşımı (2.25Cr-1Mo)

Yüksek sıcaklıkta servis alaşımı içeren %2,00–2,50 Cr ve %0,87–1,13 Mo . Petrokimya ve rafineri ortamlarındaki basınçlı kap ve boru hattı dövmeleri için yaygın olarak belirtilmiştir. Bu kalite, mukavemeti korur ve 120°C'ye kadar sıcaklıklarda hidrojen saldırısına karşı direnç gösterir. 550°C Bu da onu hidroproses ekipmanı flanşlarında, valf gövdelerinde ve reaktör nozüllerinde vazgeçilmez kılmaktadır.

P91

P91 Sınıfı — Modifiye 9Cr-1Mo Çelik

Kompozisyon: %8,00–9,50 Cr, %0,85–1,05 Mo, %0,18–0,25 V, %0,06–0,10 Nb . Enerji üretiminde yüksek basınçlı, yüksek sıcaklıkta buhar hizmeti için özel olarak geliştirilmiştir. P91'den alaşımlı çelik dövmeler, ana buhar borularında, kolektörlerde ve 120°C'ye kadar sıcaklıklarda çalışan valf gövdelerinde kullanılır. 620°C . Vanadyum ve niyobyumun eklenmesi, onlarca yıllık hizmet süresi boyunca akma deformasyonuna direnen ince karbür çökeltileri oluşturur.

Alaşımlı Çelik Dövme Parçaların Isıl İşlemi: Gerçek Özelliklerin Kilidini Açmak

Alaşımlı çeliğin bileşimi potansiyelini tanımlar, ancak ısıl işlem bu potansiyeli açığa çıkaran ve belirli bir uygulama için uygun hale getiren şeydir. Alaşımlı Çelik dövmeler neredeyse her zaman dövme işleminden sonra en az bir ısıl işlem işlemine tabi tutulur ve birçoğu birden fazla ardışık işleme tabi tutulur.

Normalleştirme

Dövme yaklaşık bir sıcaklığa kadar ısıtılır. Üst kritik sıcaklığın (Ac3) 50°C ila 70°C üstü ve daha sonra havayla soğutulur. Normalleştirme, dövme sırasında bozulan tane yapısını iyileştirir ve artık gerilimleri azaltır. Alaşımlı çelikler için normalleştirme sıcaklıkları genellikle 860°C ve 950°C . Bu işlem sıklıkla söndürme ve temperlemeden önceki ilk adımdır.

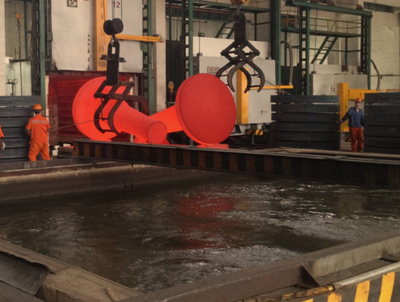

Su Verme ve Temperleme (Q&T)

Söndürme, dövme parçasını ostenitleme sıcaklığına kadar ısıtmayı içerir (tipik olarak 830°C ila 900°C çoğu Cr-Mo alaşımlı çelik için) ve su, yağ veya polimer söndürme ortamında hızla soğutulur. Bu, çok yüksek sertliğe sahip martensitik bir mikro yapı üretir; genellikle 50 HRC - ama aynı zamanda yüksek kırılganlık. Temperleme daha sonra martensitik dövmeyi daha düşük bir sıcaklığa, genellikle 540°C ve 700°C Mukavemet iyileştirmesinin çoğunu korurken kırılganlığı azaltmak için. Nihai mekanik özellikler, temperleme sıcaklığı seçimiyle yüksek düzeyde kontrol edilebilir.

Tavlama

Dövmenin işleme için maksimum yumuşaklığa ihtiyaç duyduğu durumlarda veya iç gerilimlerin tamamen ortadan kaldırılması gerektiğinde kullanılır. Tam tavlama, ağırlıklı olarak ferritik-perlitik bir mikro yapı üreten, Ac3'ün üstünden yavaş fırın soğutmasını içerir. Karmaşık işleme gereksinimleri olan bazı karmaşık Alaşımlı Çelik dövme parçalar için tavlama, takım aşınmasını ve işleme döngü sürelerini önemli ölçüde azaltır; bazen işleme süresini kısaltır. %30 ila %50 söndürülmüş durumda dövme ile karşılaştırıldığında.

Kaynak Sonrası Isıl İşlem (ŞifreHT)

Birçok Alaşımlı Çelik dövme, kaynaklı düzeneklere dahil edilir. Kaynaktan sonra, ısıdan etkilenen bölge (HAZ), sertleşmiş, kırılgan bir mikro yapı ve gecikmiş çatlamaya veya servis arızasına yol açabilecek artık çekme gerilmeleri içerir. PWHT tipik olarak aşağıdaki sıcaklıklarda 600°C ve 760°C Cr-Mo alaşımlı çelikler için HAZ'ı temperler, hidrojen içeriğini azaltır ve artık gerilimleri kabul edilebilir seviyelere düşürür. Basınçlı kap dövmeleri için PWHT, çoğu tasarım kodu kapsamında zorunlu bir gerekliliktir.

Alaşımlı Çelik Dövmelere Bağlı Endüstriler ve Kompozisyonun Neden Önemli Olduğu

Dövme parçalar için alaşımlı çelik bileşiminin seçimi her zaman uygulamaya dayalıdır. Farklı endüstriler dövme bileşenlerinden çok farklı taleplerde bulunur ve alaşımlama stratejisinin hizmet ortamına tam olarak uygun olması gerekir.

Petrol ve Gaz Endüstrisi

Sondaj bilezikleri, vanalar, kuyu başı ekipmanı ve boru hattı flanşları, aşırı basınç, H2S kaynaklı stres korozyonu ve aşındırıcı sıvıların bulunduğu ortamlarda çalışır. Alaşımlı Çelik dövme Bu sektörde yaygın olarak AISI 4130, 4140 ve F22 kaliteleri kullanılmaktadır; bunların tümü yeterli korozyon direncini, yukarıdaki basınçlara dayanmak için gereken yüksek akma dayanımıyla birleştirir. 100 MPa derin kuyu uygulamalarında.

Havacılık ve Savunma

İniş takımı bileşenleri, aktüatör çubukları ve yapısal bağlantı parçaları, çelikte elde edilebilecek en yüksek mukavemet-ağırlık oranlarına ihtiyaç duyar. AISI 4340 ve vakum arkıyla yeniden eritilmiş (VAR) çeşitleri, 1.800MPa hasara dayanıklı tasarımla uyumlu kırılma dayanıklılığı seviyelerinde. Bir uçakta tasarruf edilen her gram ağırlığın uzun vadeli operasyonel değeri vardır; bu nedenle havacılık Alaşımlı Çelik dövmelerindeki alaşım bileşimi, standart ticari kalitelerden çok daha sıkı toleranslarla kontrol edilir.

Güç Üretimi

Nükleer ve termik santrallerdeki buhar türbini rotorları, jeneratör şaftları ve basınçlı kap nozülleri onlarca yıl boyunca sürekli olarak yüksek sıcaklık ve basınçta çalışır. Bu sektördeki Alaşımlı Çelik dövmelerde vanadyum, niyobyum ve tungsten ilavelerinin boyut değişimini ve güç kaybını önleyen mikro yapısal stabilite oluşturduğu P91, P92 ve 12Cr-1Mo gibi akmaya dirençli kaliteler kullanılır. 100.000 saat 550°C'nin üzerindeki sıcaklıklarda servis.

Avustralya

Otomotiv ve İş Makinaları

CRankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds Dünya çapında 10 milyon metrik ton Bu da otomotivi en büyük son kullanım segmenti haline getiriyor.

Alaşımlı Çelik Dövme Parçaların Test Edilmesi ve Kalite Doğrulanması

Alaşımlı çeliğin bileşimi nihai dövmenin özelliklerini doğrudan belirlediğinden, üretimin birçok aşamasında sıkı testler standart uygulamadır. Malzemenin spesifikasyon gereksinimlerini karşıladığını doğrulamak için Alaşımlı Çelik dövme parçalar üzerinde aşağıdaki testler rutin olarak gerçekleştirilir:

Kimyasal Analiz

Dövme işleminden önce alaşımlı çeliğin her ısısının kimyasal bileşimini doğrulamak için optik emisyon spektrometrisi (OES) veya X-ışını floresansı (XRF) kullanılır. Sonuçlar her öğe için belirtilen bileşim aralığı dahilinde olmalıdır. Kritik uygulamalar için pota analizi, bitmiş dövme işleminden alınan ürün analizi ile desteklenir.

Mekanik Testler

Çekme testi (ASTM E8 veya ISO 6892'ye göre) akma mukavemetini, nihai çekme mukavemetini, uzamayı ve alandaki azalmayı ölçer. Charpy darbe testi (ASTM E23'e göre) belirli sıcaklıklarda dayanıklılığı değerlendirir. Sertlik testi (Brinell, Rockwell veya Vickers), dövme kesiti boyunca ısıl işlem tepkisini doğrular.

Ultrasonik Test (UT)

Otomatik veya manuel UT, dövme parçanın gövdesi içindeki gözeneklilik, çatlaklar veya kalıntılar gibi iç süreksizlikleri tespit etmek için kullanılır. Kabul kriterleri ASTM A388 veya EN 10228-3 gibi standartlarla tanımlanır. Basınçlı kaplarda veya türbinlerde kullanılan büyük Alaşımlı Çelik dövme parçalar için UT, Dövme hacminin %100'ü .

Manyetik Parçacık Testi (MT)

MT, ferritik alaşımlı çeliklerde yüzey ve yüzeye yakın süreksizlikleri tespit eder. Dövme mıknatıslanmıştır ve ince ferromanyetik parçacıklar yüzeyde çatlak belirtileri ortaya çıkarır. Bu test, işlenmiş Alaşımlı Çelik dövmeler için özellikle önemlidir, çünkü işleme, yüzey altı çatlaklarını ortaya çıkarabilir veya kaba dövme durumunda görülmeyen dikişleri ortaya çıkarabilir.

Dövme Uygulamalarında Alaşımlı Çelik ve Sade Karbon Çelik

Herhangi bir dövme tasarım prosesinde pratik bir soru, alaşım elementlerinin ek maliyetinin sade karbon çeliğine kıyasla haklı olup olmadığıdır. Aşağıdaki karşılaştırma veriye dayalı bir bakış açısı sağlar:

Sade karbon çeliği ile genel alaşımlı çelik dövme kaliteleri arasındaki temel özellik karşılaştırması
Mülkiyet	Sade Karbon Çelik (1045)	Alaşımlı Çelik (4140)	Alaşımlı Çelik (4340)
Çekme Dayanımı (Q&T)	570–700 MPa	950–1.100MPa	1.200–1.450 MPa
Sertleşebilirlik	Düşük (sığ sertleşme)	Orta-Yüksek	Çok Yüksek
Düşük sıcaklıkta dayanıklılık	Zayıf	iyi	Mükemmel
Korozyon direnci	Zayıf	Ayderate	Ayderate
Yüksek sıcaklık dayanımı	Zayıf above 300°C	iyi to 450°C	iyi to 450°C
Göreceli Malzeme Maliyeti	En düşük	1,5–2x sade karbon	2,5–4x sade karbon

Dövmenin küçük, hafif yüklü veya kolaylıkla değiştirilebildiği uygulamalarda sade karbon çeliği pratik bir seçim olabilir. Bununla birlikte, arızanın felaketle sonuçlanabileceği veya kesit boyutunun (ağırlığının) azaltılmasının ticari açıdan önemli olduğu herhangi bir bileşen için, Alaşımlı Çelik dövme deliver a cost-performance advantage Bu, azaltılmış bileşen ağırlığı, uzatılmış hizmet ömrü ve daha düşük bakım sıklığı sayesinde yüksek malzeme fiyatını hızla dengeler.

Dövme İhtiyaçlarınız İçin Doğru Alaşımlı Çelik Kalitesini Nasıl Seçersiniz?

Bir dövme projesi için doğru alaşımlı çelik bileşiminin seçilmesi, yapılandırılmış bir mühendislik kararıdır. Aşağıdaki faktörler sistematik olarak değerlendirilmelidir:

Servis sıcaklığı aralığı: 400°C'ye kadar ortam ve orta sıcaklıklar için 4140 veya F11 gibi standart Cr-Mo kaliteleri yeterlidir. 500°C'nin üzerindeki sıcaklıklar için modifiye 9Cr kaliteleri (P91, P92) veya östenitik paslanmaz dövme malzemeler dikkate alınmalıdır.
Gerekli güç seviyesi: Tasarımın gerektirdiği minimum akma mukavemetini ve çekme mukavemetini belirleyin. 900 MPa'nın üzerindeki akma dayanımları için nikel içeren kaliteler (4340, 300M) veya ultra yüksek dayanımlı alaşımlı çelikler seçilmelidir.
Kesit kalınlığı ve sertleşebilirliği: Daha büyük kesitli dövmeler, tamamen sertleşmeyi sağlamak için daha yüksek sertleşebilirlik gerektirir. 4140 gibi düz alaşımlı çelikler, yaklaşık olarak 75mm çap ; daha büyük kesitler için daha yüksek nikel kaliteleri veya vakumda yeniden eritilmiş çeşitler gereklidir.
Aşındırıcı ortam: Dövme işlemi H2S'ye, klorürlere veya asit ortamlarına maruz kalacaksa, temel mekanik gereksinimler daha basit bir alaşımla karşılanabilse bile, daha yüksek krom veya paslanmaz kaliteye sahip korozyona dayanıklı alaşımlı çelikler dikkate alınmalıdır.
Kaynaklanabilirlik gereksinimleri: Daha yüksek karbon ve alaşım içeriği genellikle kaynaklanabilirliği azaltır. Alaşımlı Çelik dövme servis sırasında kaynaklanacaksa, aşağıda belirtilen karbon eşdeğeri (CE) değeri 0.45 Tipik olarak zorunlu ön ısıtma olmadan HAZ'da hidrojen kaynaklı çatlamanın önlenmesi hedeflenir.
Düşük sıcaklıklarda darbe dayanıklılığı: Açık deniz, Arktik veya kriyojenik uygulamalar için minimum tasarım sıcaklığında Charpy darbe enerjisi belirtilmelidir. Nikel ilavesi, alaşımlı çelik dövmelerde sıfırın altındaki sıcaklıklarda tokluğu korumanın en etkili yoludur.

Alaşımlı Çelik Bileşimi ve Dövme Teknolojisinde Yükselen Trendler

Alaşımlı çelik geliştirme alanı statik değildir. Araştırma ve endüstriyel geliştirme çabaları, alaşımlı çelik bileşimlerinin neler başarabileceğinin sınırlarını zorlamaya devam ediyor ve yeni nesil Alaşımlı Çelik dövme işlemleri için önemli sonuçlar doğuruyor.

Gelişmiş Yüksek Mukavemetli Düşük Alaşımlı (AHSLA) Çelikler

Bu kaliteler yukarıda belirtilen çekme mukavemetlerine ulaşır 1.000MPa esas olarak niyobyum (%0,02–0,06), titanyum (%0,01–0,04) ve vanadyumun (%0,05–0,15) mikroalaşım ilaveleri yoluyla toplam alaşım içeriği %3'ün altında. Mekanizma, dövme sonrası kontrollü soğutma sırasında oluşan ince karbür ve nitrür partiküllerinden çökelme sertleşmesine dayanır. Sonuç, geleneksel yüksek alaşımlı çeliğin gücünü, önemli ölçüde iyileştirilmiş kaynaklanabilirlik ve daha düşük hammadde maliyetiyle birleştiren bir kalitedir.

Dövmeler için Termomekanik Kontrollü İşleme (TMCP)

TMCP, dövme deformasyonunu kontrollü soğutma ile tek bir koordineli sırayla birleştirerek geleneksel yeniden ısıtma ve söndürme döngülerinin yerini alır. Alaşımlı çelikler için TMCP aşağıdaki tane boyutlarına ulaşabilir: 10 mikrometre — geleneksel olarak dövülmüş ve ısıl işlem görmüş malzemeden çok daha ince. Daha ince tane boyutu, alaşım içeriğini arttırmadan aynı anda mukavemeti, tokluğu ve yorulma direncini artırır, ısıl işlem enerji tüketimini %25 bazı dövme operasyonlarında.

Dövme İşlemleri Tamamlayıcı Olarak Eklemeli İmalat

Eklemeli üretim (AM), Alaşımlı Çelik dövmelerin fiber yapısını ve yoğunluğunu kopyalayamasa da, daha sonra dövülen net şekle yakın ön kalıplar için giderek daha fazla kullanılmaktadır. Bu hibrit yaklaşım malzeme israfını azaltır %60-70 satın alma-uçma oranları Geleneksel dövmede tipik olarak karmaşık şekiller için %30'un altına düşürülürken, dövme işleminin yapısal bütünlük faydaları da korunur. AM için alaşımlı çelik tozları, bileşimleri yerleşik dövme alaşım kalitelerini yakından yansıtan, büyüyen bir özel segmenttir.

Hesaplamalı Alaşım Tasarımı

CALPHAD tabanlı hesaplamalı termodinamik araçları artık metalurjistlerin, tek bir kilogram çelik eritilmeden önce faz diyagramlarını, dönüşüm sıcaklıklarını ve mikroyapısal evrimi tahmin ederek yeni alaşımlı çelik bileşimleri tasarlamalarına olanak tanıyor. Bu yaklaşım, yeni Alaşımlı Çelik dövme kaliteleri için geliştirme döngüsünü önemli ölçüde hızlandırıyor; geleneksel üretimden nitelikli üretim kalitesine kadar geçen süreyi kısaltıyor. 10-15 yıl bazı programlarda 3-5 yıl kadar kısa bir süreye kadar inebilmektedir.

Dil

+86-13915203580

Geri bildirim gönder
